KDF4HD

小型LED投光器

小型・高効率なLED投光器です。リフレクター式なので、レンズと比べて光の減衰が少なく、効率が良いのが特長です。消防車や大型建機のアウトリガー灯や鉄道保線車両の補助灯に最適です。



電圧フリーで12V〜48V車に対応

小型・軽量設計で耐振動設計のLED投光器です。ワイドレンジドライバの採用でDC12V~70Vの広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用頂けます。



振動が多いフォークリフトでも安心

鉄道業界で磨いた技術を生かし、振動対策を万全にしました。



頑丈なアルミダイカストボディー & サーマルマネジメント機能

アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。無理の無い範囲で運用する安全設計。



トラブルフリー設計の高品質

バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内臓し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。



完全防水設計

水没や湿気による故障の約80%は内圧変化による配線の隙間からの吸い上げです。本製品はコネクター裏をパッキンとポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境にも対応します。



 配光 型番照射角度

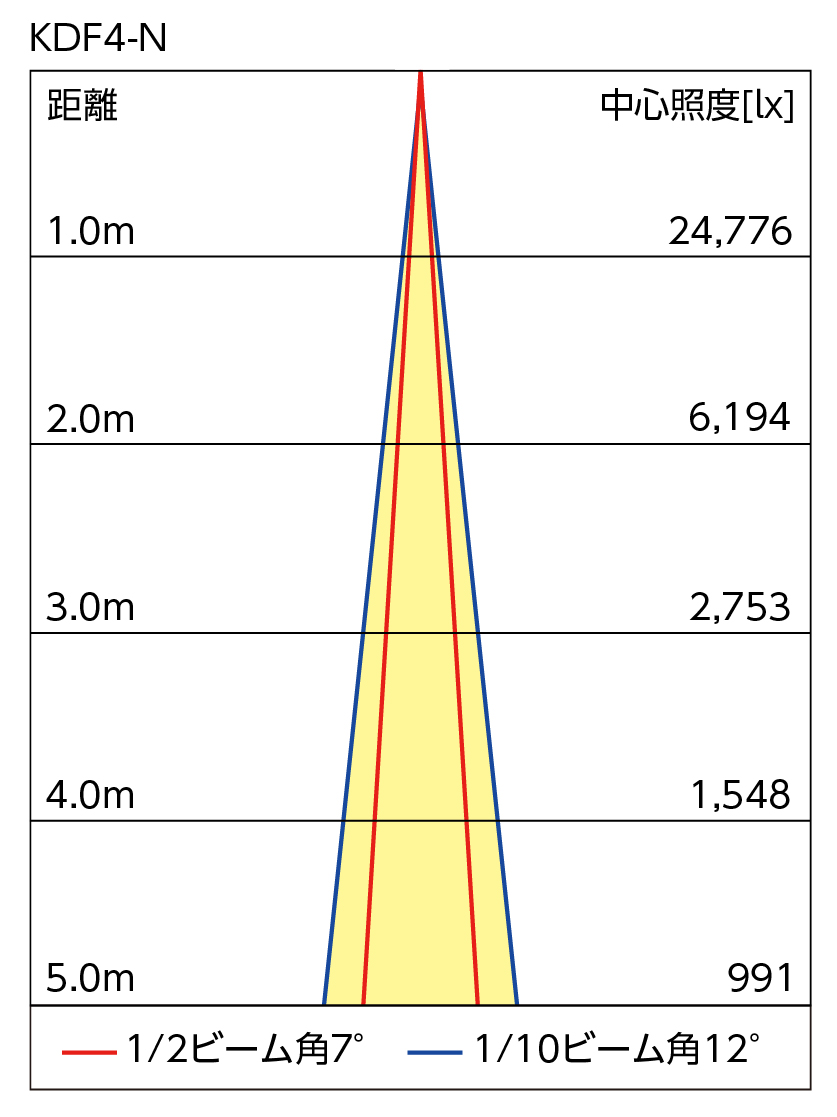

 SPOT KDF4HD-N12°

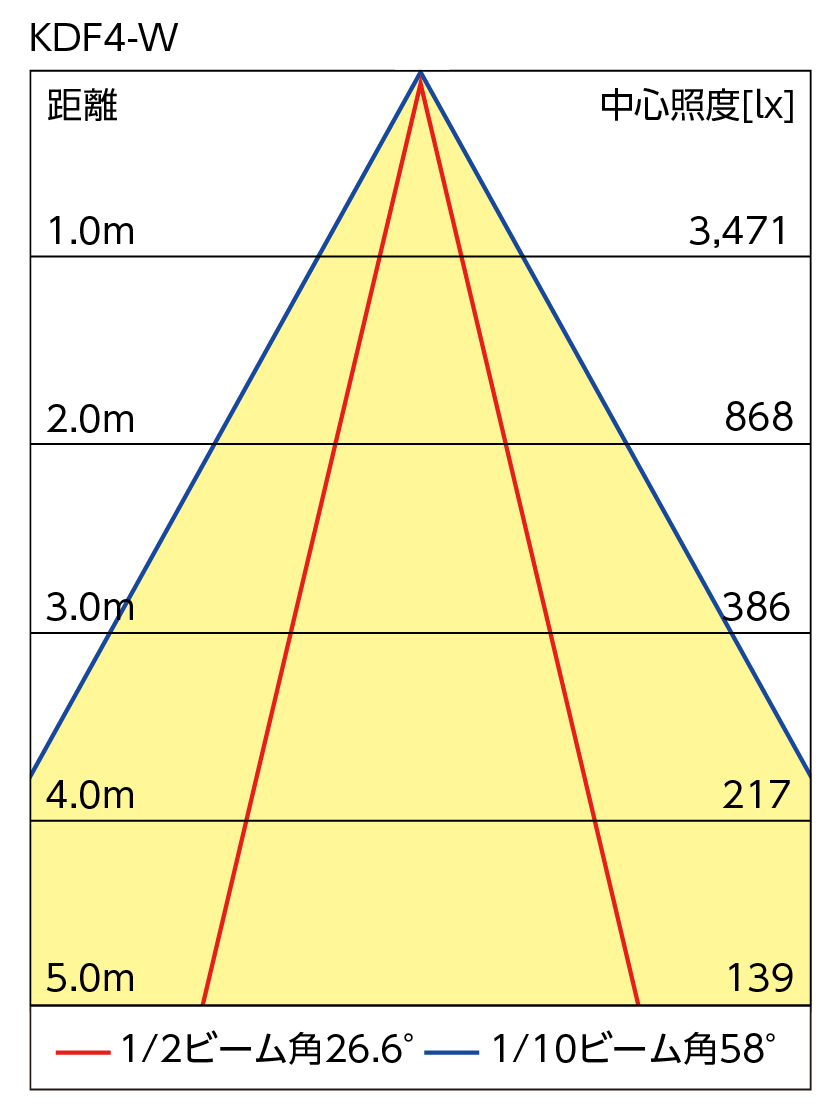

 WIDE KDF4HD-W58°


 型番 KDF4HD
 サイズ 88.6*94.5*73.2mm
 重量 1060g(ブラケット含む)
消費電力  12W
全光束 980lm(W)/760lm(N)
防水等級  IP68相当
定格電圧  DC 24V
動作電圧  DC 12.5V〜70V
色温度 6000k
耐振動 8.6Grms
LED寿命  20000〜50000h
対応湿度 100%
使用環境温度 -30〜40℃
デジタル入力 無し(調光不可)



付属品
コネクター付電源ハーネス、ブラケット、ボルト&ナット




材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト(標準):半強化ガラス(TG)、ブラケット:SUS304
