KDD4

レンズタイプLED投光器

小型・高効率なLED投光器です。レンズタイプなので、照度ムラが少なく、範囲外へのグレアが少ないのが特長です。明るさ同等の従来品と比べ、約25%消費電力を削減し、発熱も抑えています。



電圧フリーで12V〜48V車に対応

小型・軽量設計で耐振動設計のLED投光器です。ワイドレンジドライバの採用でDC12V~80Vの広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用頂けます。



振動が多いフォークリフトでも安心

鉄道業界で磨いた技術を生かし、振動対策を万全にしました。



頑丈なアルミダイカストボディー

アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。



トラブルフリー設計の高品質

バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内臓し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。



完全防水設計

水没や湿気による故障の約80%は内圧変化による配線の隙間からの吸い上げです。本製品はコネクター裏をパッキンとポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境にも対応します。



 配光 型番照射角度全光束

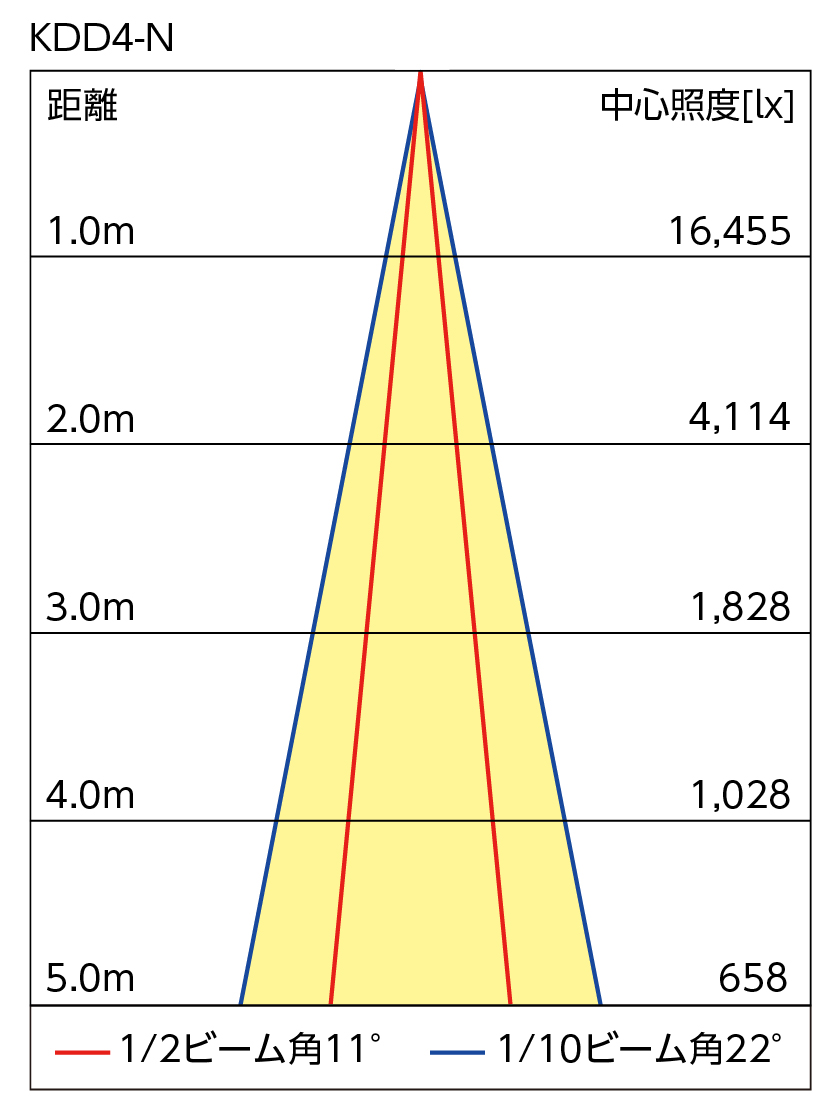

 N KDD4-N22°1155lm
 M KDD4-M29°1077lm

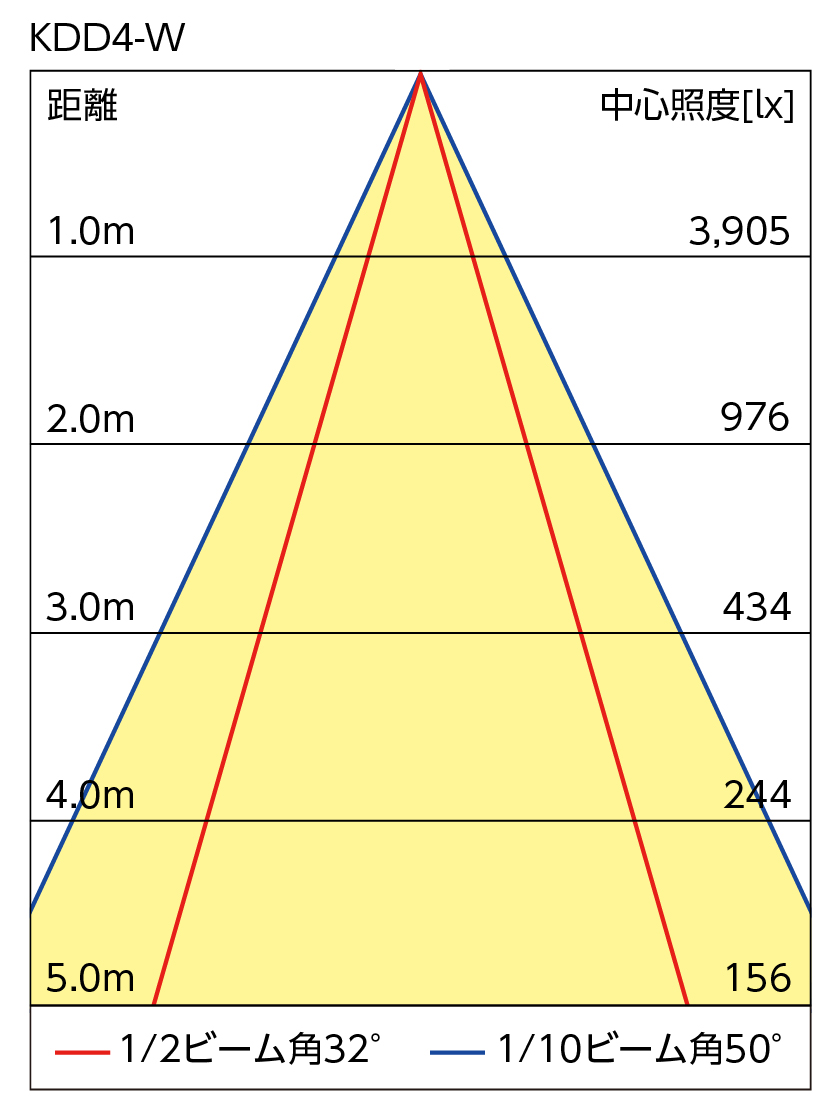

 W  KDD4-W50°1255lm

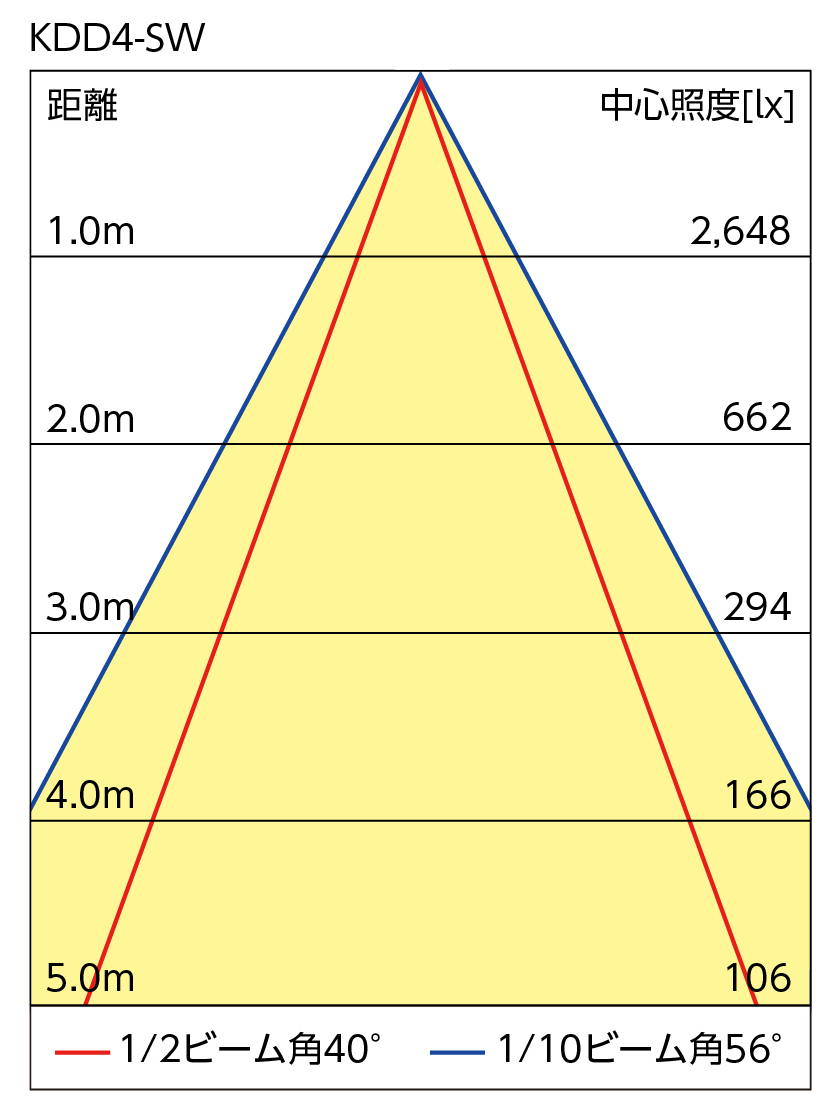

 SW KDD4-SW56°1158lm


 型番 KDD4
 サイズ 96*112.7*69.3mm
 重量 750g(ブラケット含む)
消費電力  16W
防水等級  IP68相当
定格電圧  DC 24V
動作電圧  DC 12.5V〜80V
色温度 6000k
耐振動 8.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
対応湿度 100%
デジタル入力 無し(調光不可)



付属品
コネクター付電源ハーネス、ブラケット、ボルト&ナット




材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト、ブラケット:SUS304
