KDV9

高効率(低消費電力・高輝度)を実現

LEDの駆動電力を定格の50%以下で運用することにより、バッテリー駆動用では珍しく実測で95lm/W以上を実現しました。



手元スイッチでON/OFFが可能な投光器

本体背面にプッシュスイッチを搭載しましたので、手元操作によりON/OFFが可能です。



電圧フリーで12V〜48V車に対応

小型・軽量設計で耐振動設計のLED投光器です。ワイドレンジドライバの採用で広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用頂けます。 瞬間的なピーク電圧は100Vまで対応しますので、サージ・ノイズの多いバッテリーフォークリフトの旧型車両にも対応。



振動が多い車両搭載でも安心

鉄道業界で磨いた技術を生かし、振動対策を万全にしました。常に振動が加わる特殊車両に使用しても十分な耐久性があります。



頑丈で完全防水のアルミダイカストボディー

アルミダイカスト製のボディーを採用する事で、屋外での耐久性と放熱性能を高めました。また、密封構造の完全防水仕様です。



トラブルフリー設計

バッテリー車両では、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内臓し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。
※ 48V車は300V近い逆電圧が発生する事がありますので、ダイオードの挿入が必要です。



オプションのハンドル・マグネットベース

ハンドルグリップとマグネットベースのオプション設定がありますので、仮説現場や移動が必要な作業に最適です。

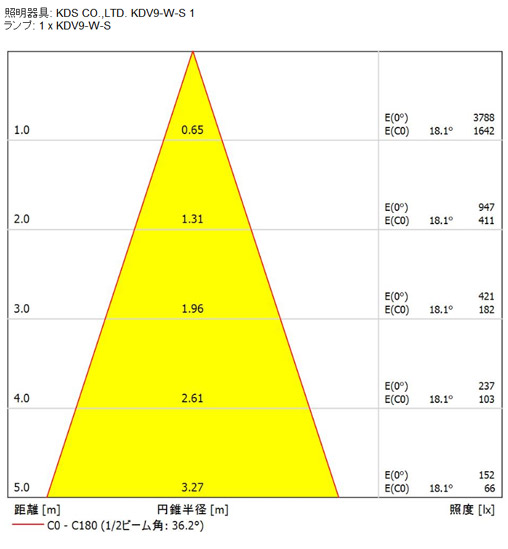

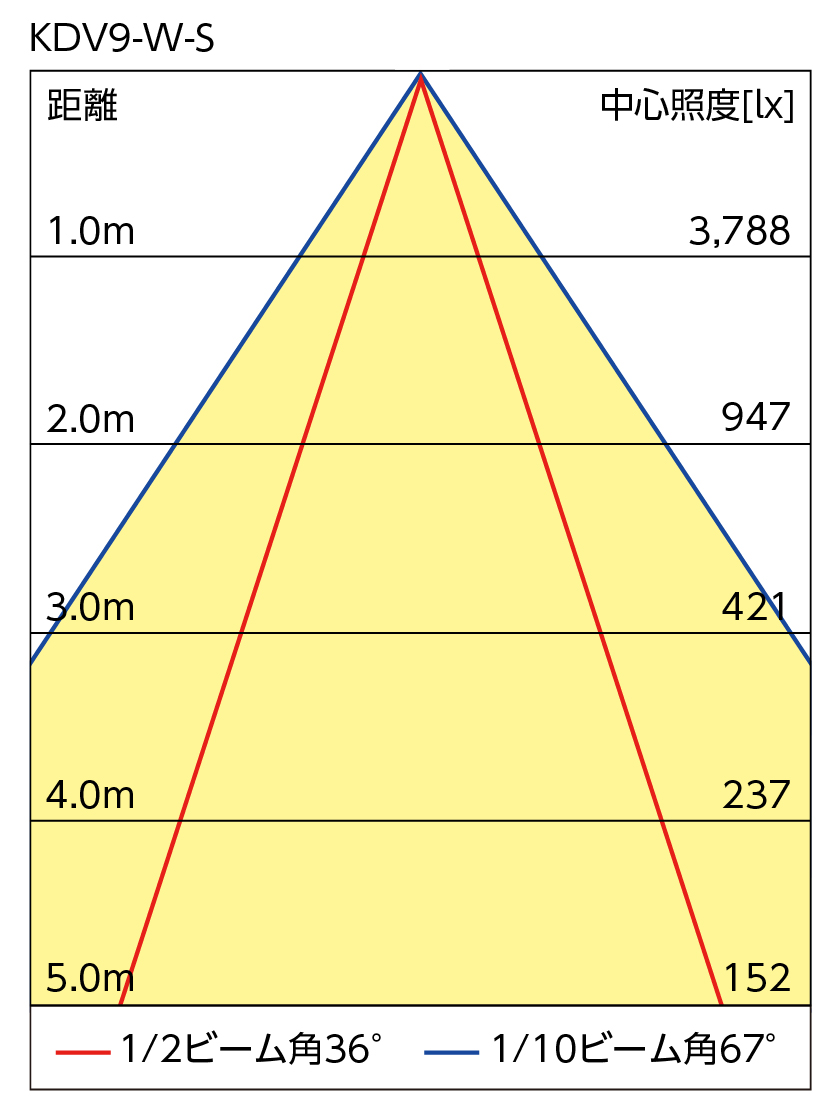

 配光 型番照射角度
 SPOT KDV9-N-S13°
 WIDE KDV9-W-S67°



 型番 KDV9
 サイズ 104*108*74.6mm
 重量 780g(ブラケット含む)
消費電力  17W
全光束 1680lm
防水等級  IP68相当
定格電圧  DC 24V
動作電圧  DC 12.5V〜80V
色温度 6000k
耐振動 8.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
デジタル入力 無し(調光不可)
対応湿度  100%



付属品
コネクター付電源ハーネス、ブラケット、ボルト&ナット




材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト、ブラケット:SUS304
