KWS3201V

耐震動・完全防水・完全防塵・直流駆動。140°広角タイプの小型LED投光器

高効率・照明用の3チップSMD型LEDを32個搭載し、高反射マルチリフレクタを組み合わせ、僅か7Wの消費電力と思えない大光量を実現しました。 ボディーをナイロン樹脂、フロントカバーをポリカーボネイトと素材に拘った耐衝撃設計です。樹脂ボディーなので、軽量設計です。 DC12〜32Vのワイドレンジマルチ電圧設計。 振動の多い保線車両で実証済みの耐振動設計。



手のひらに収まる、超小型・軽量設計で用途は無限大

縦48.5mm・横89.5mm・奥行23mmと超小型・薄型なので、色々な場所に活躍します。例えば、産業機器の組込用の超高輝度照明デバイスとしてもOK。照射ムラの無い140°配光の為、扱いやすい。



広範囲をムラ無く照射することが可能

SMD型LEDでレンズを使用していないので、光量の減衰が全く無くムラも出ない為、看板灯に適しています。更にDC駆動で完全防水の為、宣伝用車両でのバッテリー駆動にも最適。1灯わずか7Wで動作する為、バッテリーにも優しく省エネです。140°ワイド配光なので、内照看板のバックライト照明としても十分にご使用頂けます。 KWS3201Vは照度と耐震性が認められ、JR西日本様〜私鉄各社の保線車両にも採用されました。




 型番 KWS3201V
 サイズ 89.5×81×23mm
 重量 185g(ブラケット含む)
消費電力  7W
色温度  6000k
防水等級  IP67相当
照射角度  140° (1/10ビーム角)
定格電圧  DC 12V
動作電圧  DC 9V〜32V
全光束  500lm
LED寿命  20000〜50000h
 耐振動 15.6Grms



付属品
コネクタ付電源ハーネス(150mm)・ブラケット・緩み防止ボルトナット(ステンレス製)




材質
筐体:ナイロン、レンズカバー:ポリカーボネイト、ブラケット:SUS304ステンレス



用途
看板照明、広告宣伝車、鉄道保線車両、マルチプルタイタンパー、消防車両、トラック荷台照明など

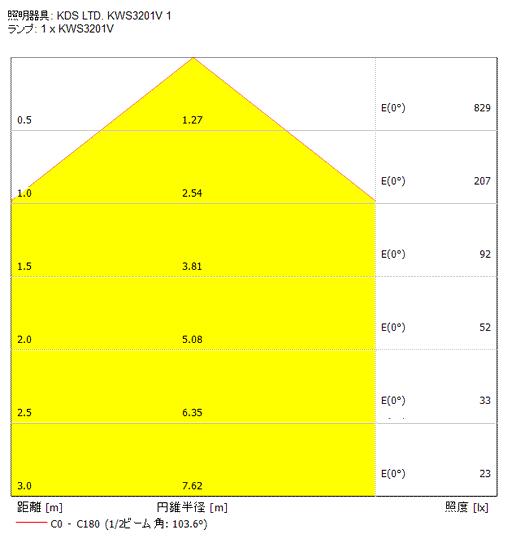

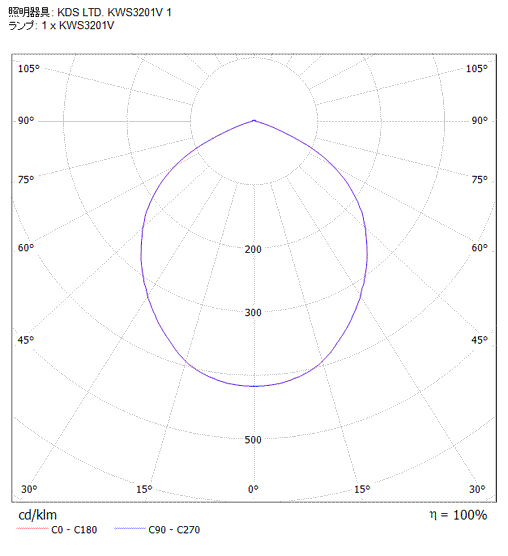

配光特性
