KDX605

小型大光量のLED投光器

配光角度は広角/中角/狭角の3種類。 耐振動設計の為、振動の多い重機などへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。 IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。漁船のデッキライトや集魚灯としても活躍します。



高性能LEDと高効率リフレクターを搭載

高効率・低発熱のCREE社製LEDを採用し、高効率リフレクターを組み合わせることで、ムラを抑えて高照度かつ、低消費電力での運用を可能にしました。



小型設計で水銀灯/メタハラ投光器からの代替可能

水銀灯投光器やメタルはライドランプ投光器からの代替えに十分な光量を発揮します。小型の為、既存灯具からの代替えにも容易に対応できます。



レンズレスでロスが少ない設計

レンズを使用すると光が10~20%減衰しますが、本製品は反射板を使用し、効率を高めました。



頑丈なアルミダイカストボディーを採用

アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。固定に重要なブラケットは鉄を採用し、耐振動性も抜群です。



現場からのフィードバックによる安全設計

配線の隙間からの湿気吸込みや突入による故障など、施工ミスによる故障を未然に防ぐ為、配線出口の裏側をポッティング処理により完全密封し、サージ吸収素子を内臓しました。この機種は本体の容積が大きいので、呼吸の為に特殊バルブ(水分はシャットアウト)を装着。また、絶対的な対応電圧をワイドに設計していますので、瞬間的なパルスやノイズの耐性も高いです。



オプションの電源装置でAC100V/200Vにも対応可能

工場内照明やホイストクレーンなどでの使用の為、弊社では電源装置も用意可能です。使用灯数や配置予定・電源ラインの距離などから、最適な電源装置を提案させて頂きます。



工場の天井照明〜重機搭載にも対応

ブラケットの変更により、天井吊設置にも対応。通常の車両装着に加え、一般の高天井照明などにも応用できます。



 配光 型番照射角度

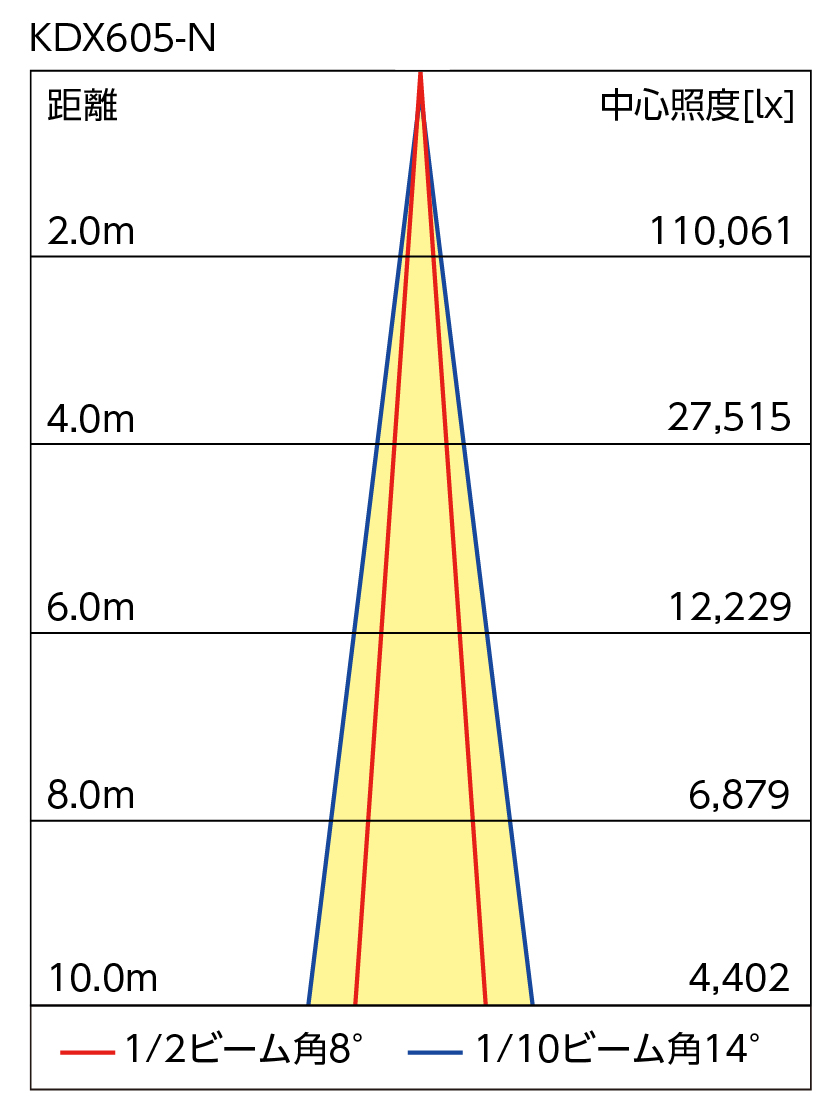

 N KDX605-N14°

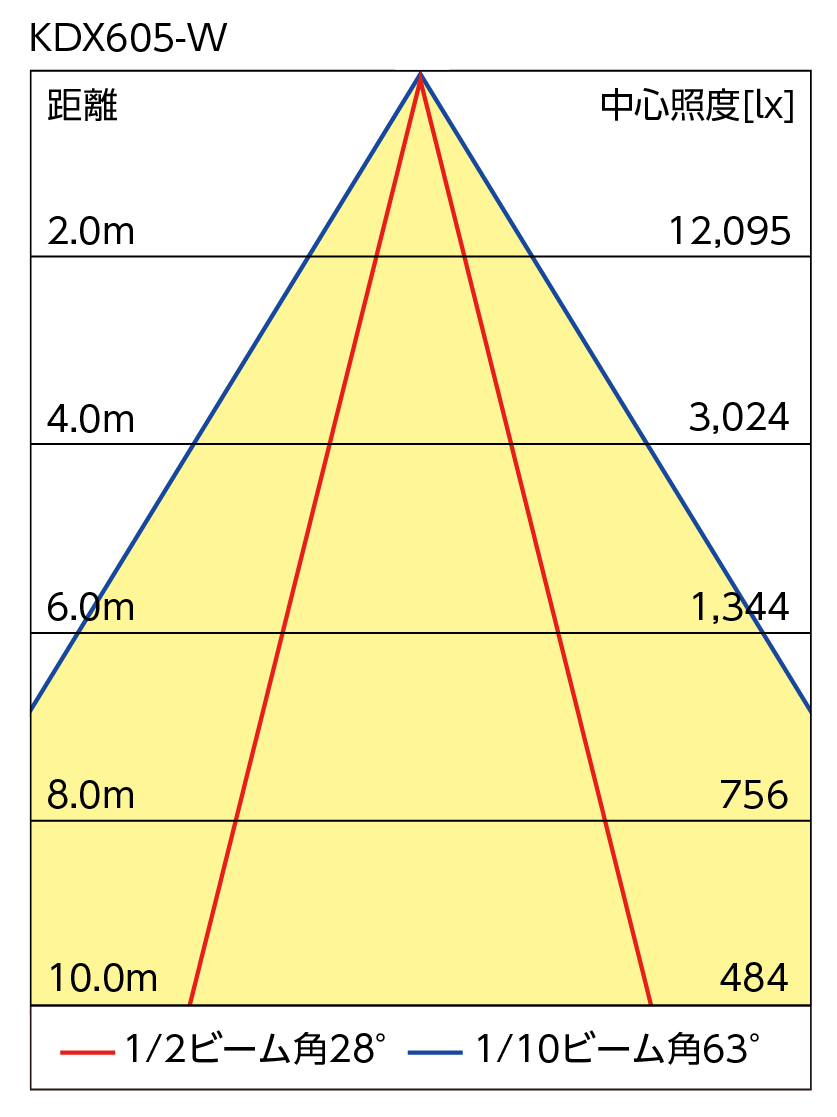

 W KDX605-W63°

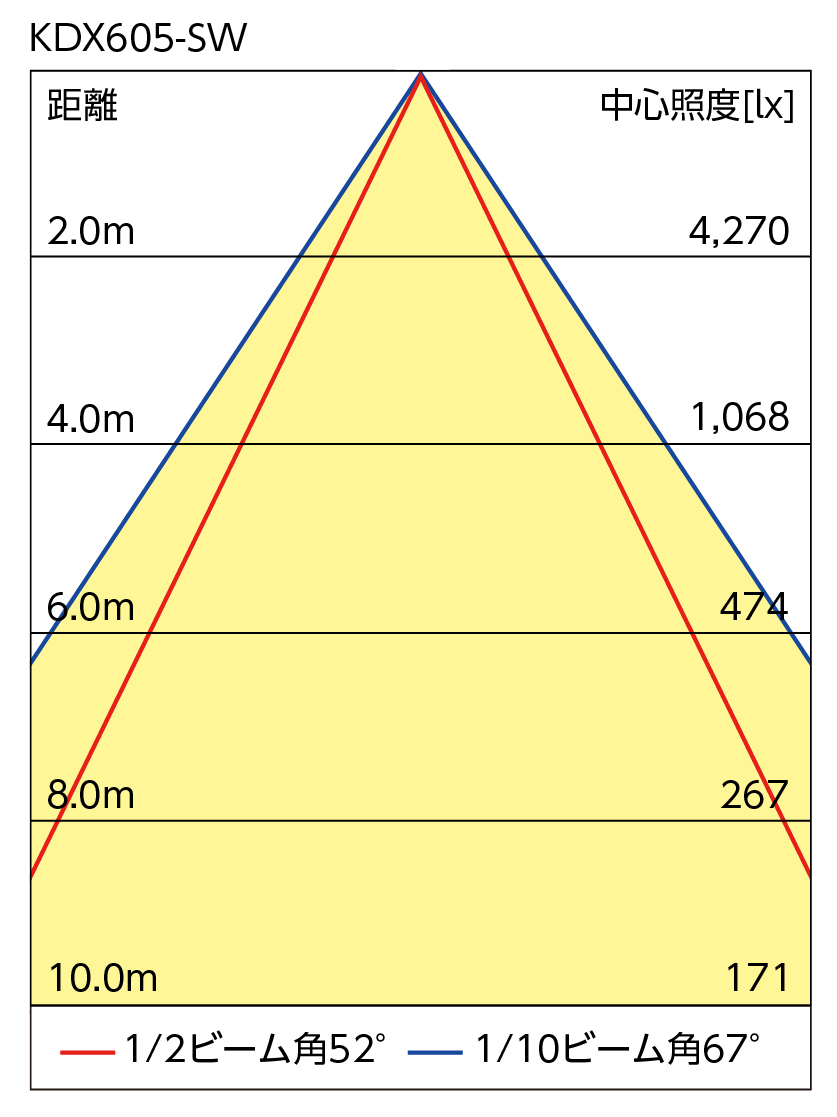

 SW  KDX605-SW67°


 型番 KDX605

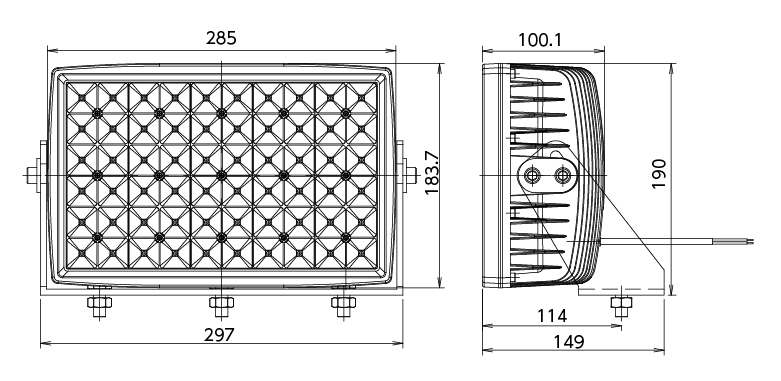

 サイズ 297×190×149
 重量 6510g(ブラケット含)
初期消費電力  182W(25℃環境)
定格消費電力  175W(25℃環境)
全光束 16654lm(N)
 15781lm(W)
 12157lm(SW)
防水等級  IP68相当
定格電圧  DC 24V
動作電圧  DC 12V〜80V
使用LED CREE XP-G2
色温度 6000k
耐振動 8.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
デジタル入力 無し(調光不可)
対応湿度  100%
OEM 対応可能



付属品
ブラケット・緩み防止ボルトナット(ステンレス製)




材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト、ブラケット:鉄(紛体塗装)
