KEVD24

耐震動・完全防水・完全防塵・直流駆動

10W新型ハイパワーチップ「CREE-MCE」を搭載した16LEDタイプ(9400lm)の高出力LED投光器です。 投光器としては高演色性を実現(CRI=Ra75)。耐振動設計の為、振動の多い建機などへの装着にも安心。 IP68完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。 驚異的な明るさで高速度カメラ撮影にも対応。高速度撮影用の光源にも最適です。



高性能10W型LED”CREE MC-E”型チップを搭載

高効率と高演色性で定評のあるCREE社の10W型LED「MC-E」を搭載しました。これにより、従来品のソウルセミコン製LED搭載品と比べて実際の照度が格段に明るくなり、色の再現性も良くなりました。



頑丈・小型設計で用途は無限大

小型・大光量なので、既存ライトからの交換も問題は殆どありません。建設機械〜船舶・保線車両においても多数実績があります。



CREE MCE専用高効率レンズで照度アップ

CREE MCEチップ専用の高効率レンズを採用。光の減衰を抑えた高効率設計です。配光角度は20°、40°、60°をラインナップ。従来のP7チップ使用のレンズと比較して、配光ムラも抑えて均一に光を照射します。



頑丈なアルミダイカストボディー&SUS304製ブラケットを採用

頑丈なアルミダイカスト製のボディーは耐久性抜群。アルミニウム製ブラケットベースはSUSブラケットを固定するボルトを締め付ける事で簡単に強固な固定が可能です。



サーマルマネジメント機能&アルミフィンボディーの安心設計

LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。サーマルマネージメントシステムはLED搭載基盤の温度を常に測定し出力をフィードバック制御することで、LEDの過熱を防ぎます。また、ボディー全体をフィン構造としたことで、放熱性が良く熱だれや故障を防ぎます。



 配光 型番照射角度
 SPOT KEVD24N20°
 WIDE KEVD24W40°
 SUPER WIDE KEVD24SW60°


 型番 KEVD24
 サイズ 516*101*93mm
 重量 5500g(本体)
消費電力  200W(±30W)
最大光束 14000lm
防水等級  IP68相当
使用LED CREE MC-E ×24
動作電圧  DC 12V〜32V
色温度 6000k
耐振動 15.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
デジタル入力 PWM(点滅・調光可能)
調光器 PWMU1(オプション)



付属品
コネクタ付電源ハーネス(150mm)・ブラケット・緩み防止ボルトナット(ステンレス製)




材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト、ブラケット:SUS304ステンレス

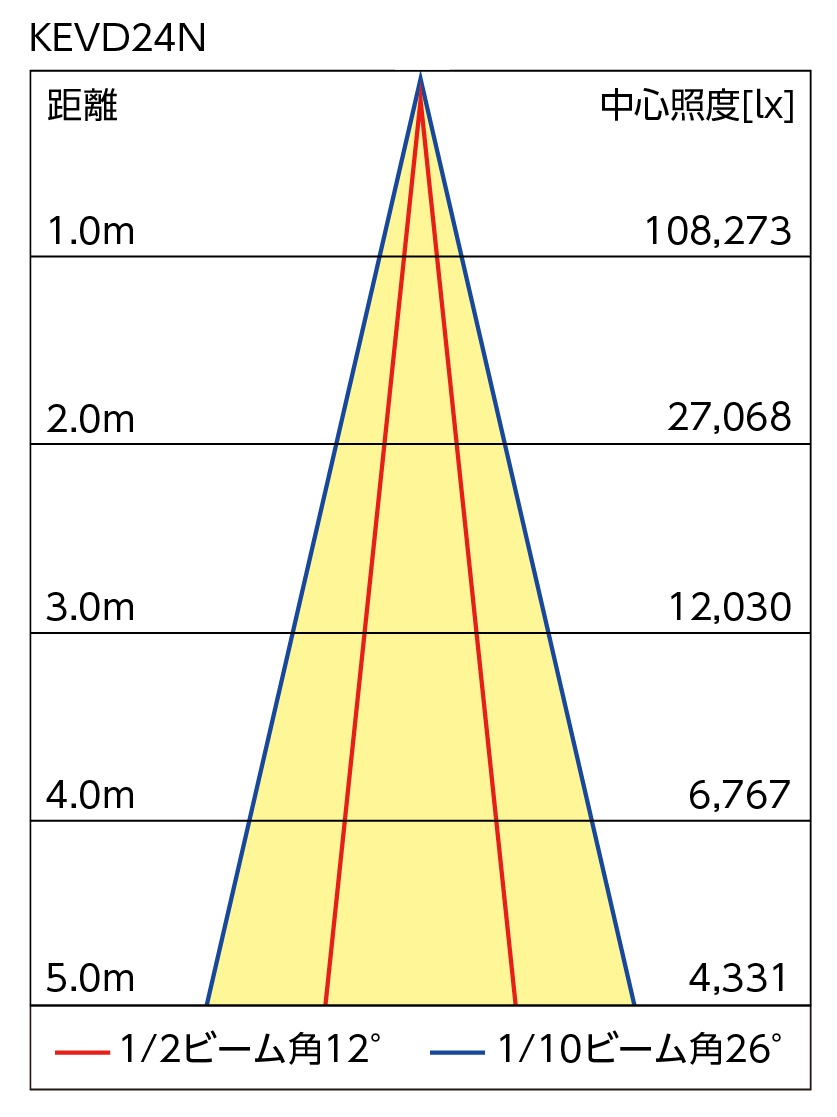

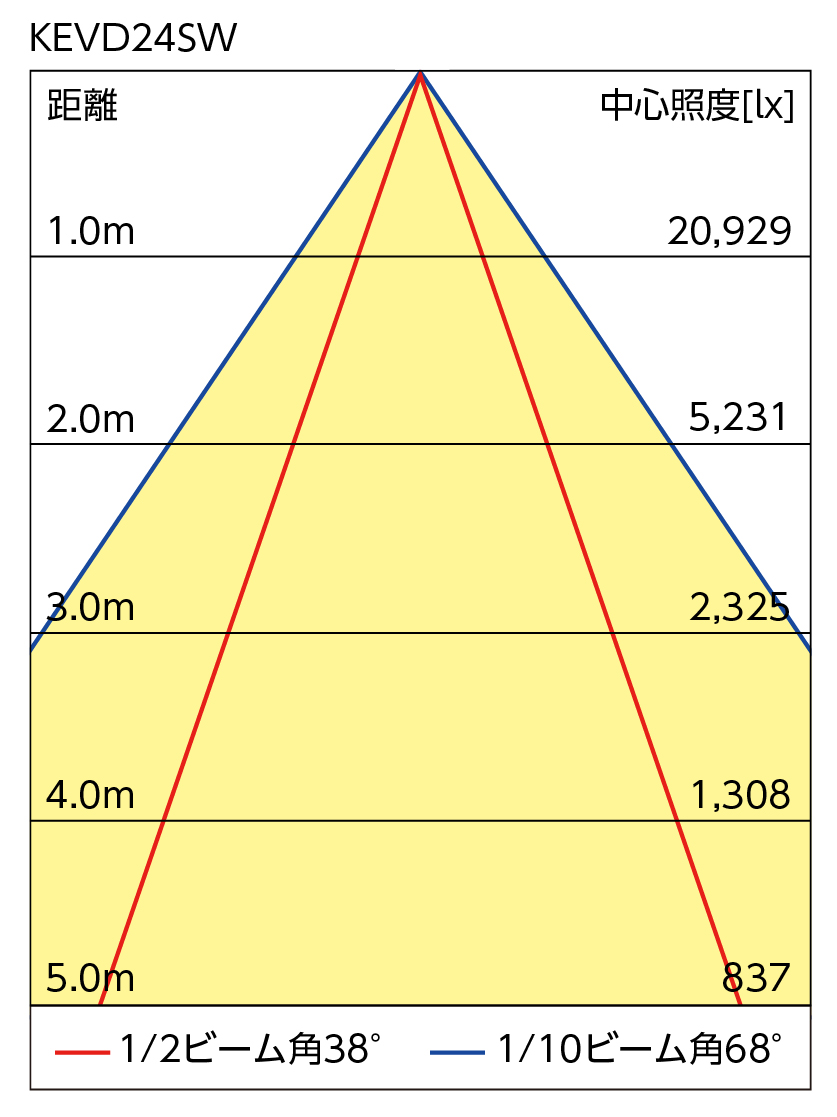

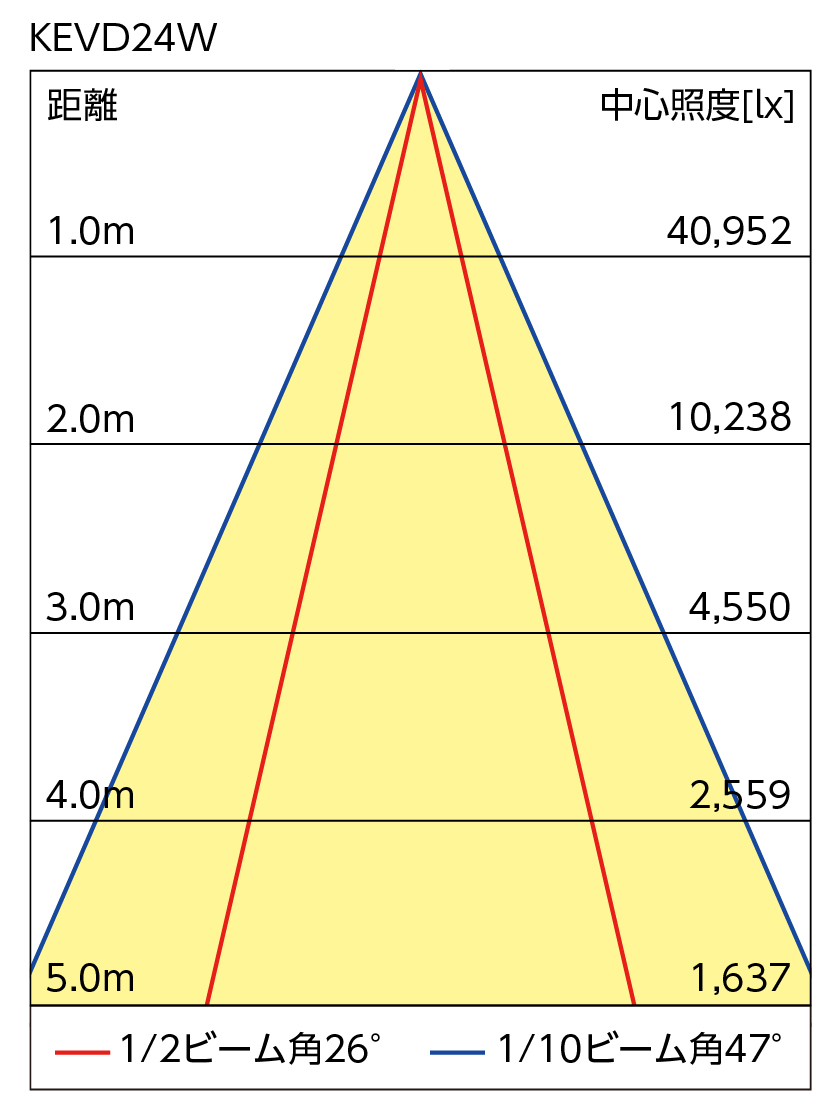

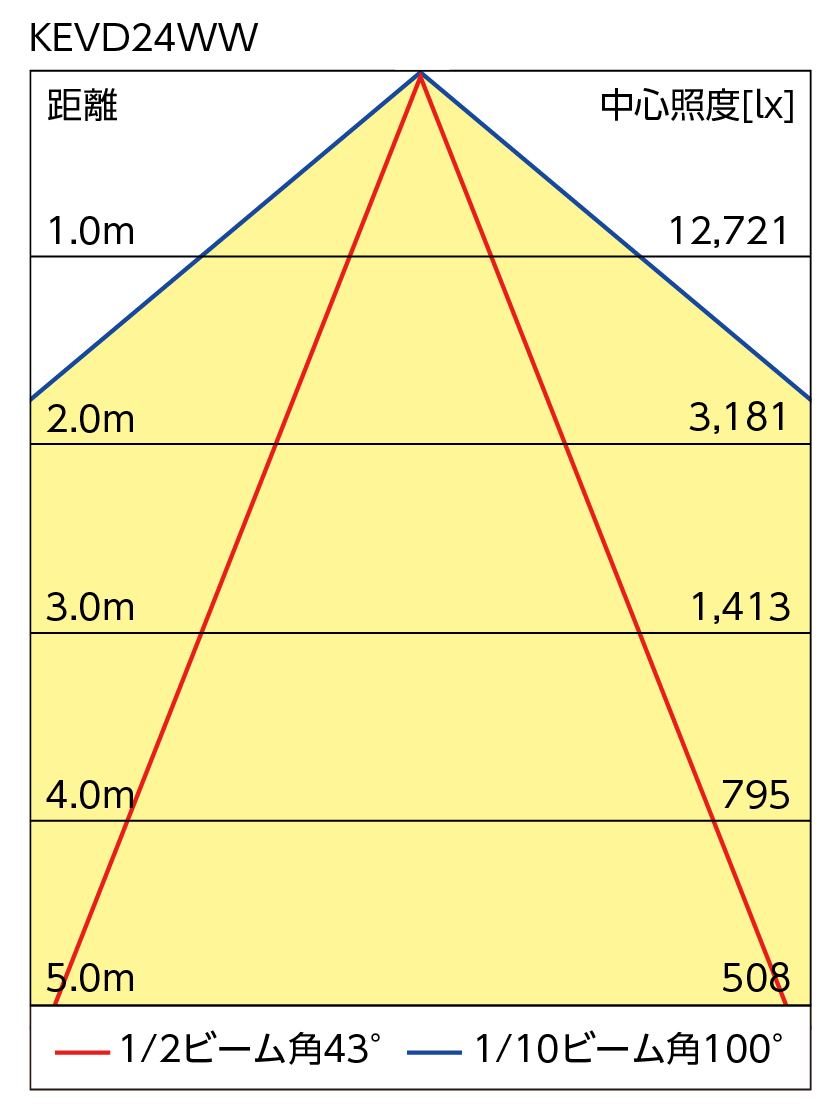

大型LED投光器 KEVD24 照度
