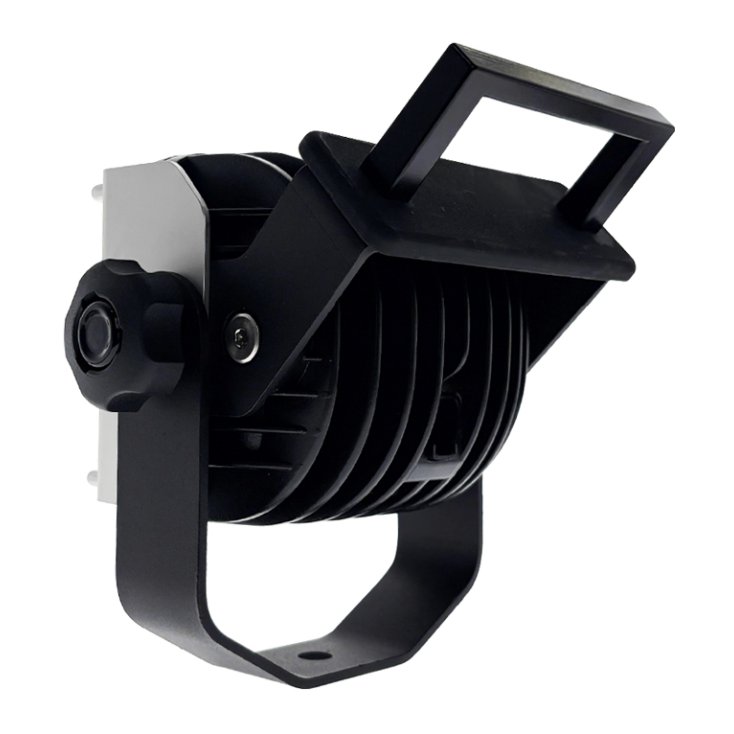

ハンドル＆グリルガード付LED投光器

KDG40をベースにハンドル・グリルガードを装着したモデルです。配光角度は広角/狭角の２種類。 耐衝撃設計の為、振動の多い重機などへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。 IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。可動範囲が広く長距離照射が可能なので、サーチライトに最適。

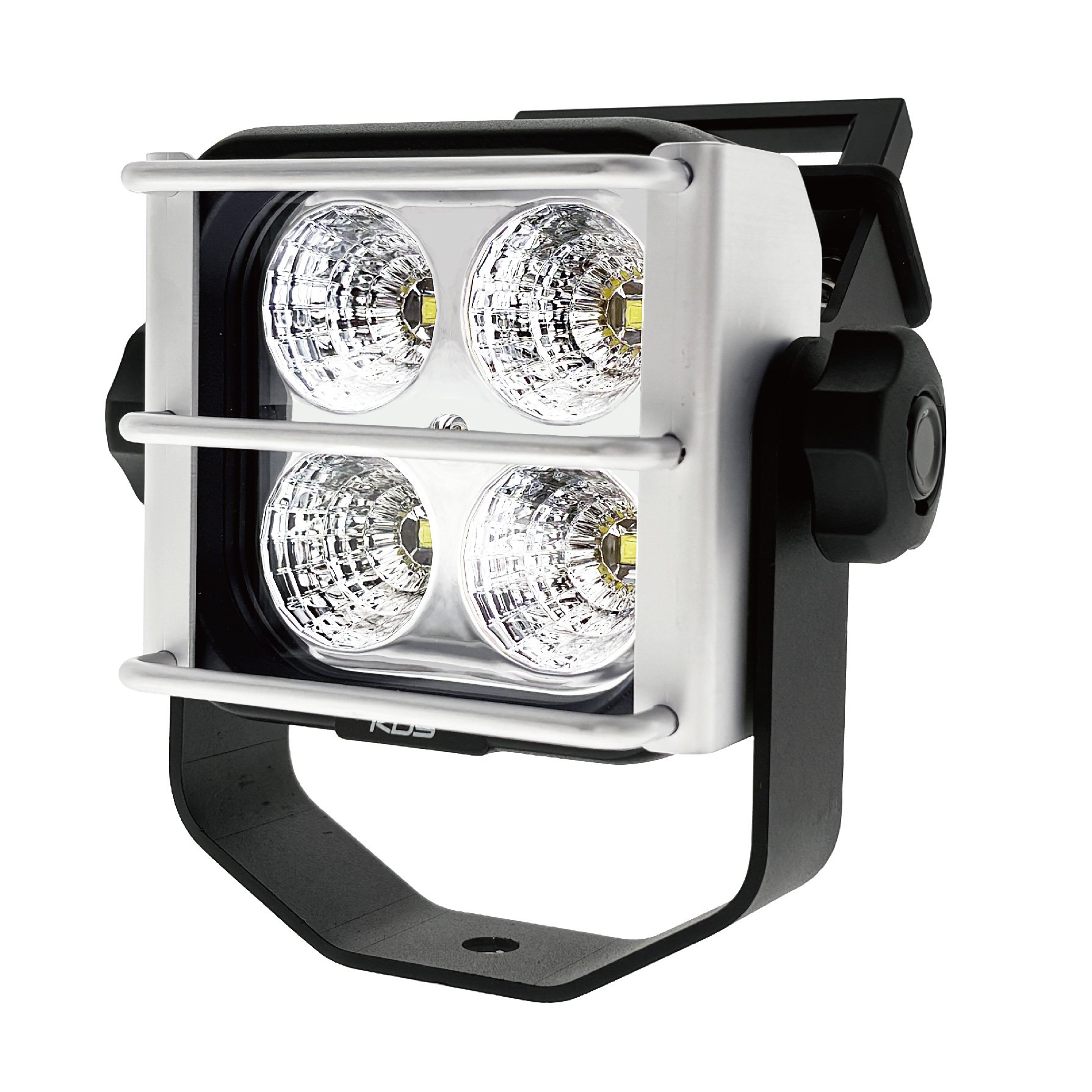

高品位ステンレスグリルを採用

グリルガードASSYはSUS304を採用。最終加工に研磨処理を施してありますので、質感の高い艶があります。

高性能LEDと高効率リフレクターを搭載

高効率・低発熱のCREE社製LEDを配光別に選定。スポット(N)は「XP-L Hi」、ワイド(W)は「XM-L2」を搭載し、高効率リフレクターを組み合わせることで、ムラを抑えて高照度かつ、低消費電力での運用を可能にしました。

HID投光器同等サイズ以下の小型設計で容易に代替可能

HID投光器同等サイズ・同能力をコンセプトに開発しました。今までHID投光器を使用していた場所へ簡単に設置できます。

配光へのこだわり

HID投光器は大型リフレクタの中心にバルブがあり、狭角設計が容易でしたが、LEDは同様の配光設計が困難で、レンズ配光の場合は限界がありました。リフレクターの精密設計と発光面積の小さいハイパワーLEDを組み合わせる事により、HID投光器（スポット配光）に近いビーム角を実現しました。

頑丈なアルミダイカストボディーを採用

アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。固定に重要なブラケットは鉄を採用し、耐振動性を高めました。

現場からのフィードバックによる安全設計

配線の隙間からの湿気吸込みや突入による故障など、施工ミスによる故障を未然に防ぐ為、コネクター裏をパッキンとポッティング処理により完全密封し、サージ吸収素子を内蔵しました。また、絶対的な対応電圧をワイドに設計していますので、瞬間的なパルスやノイズの耐性も高いです。

オプションの電源装置でAC100V/200Vにも対応可能

工場内照明やホイストクレーンなどでの使用の為、弊社では電源装置も用意可能です。使用灯数や配置予定・電源ラインの距離などから、最適な電源装置を提案させて頂きます。

リフレクター変更でさらに明るくなりました。

スポット配光はリフレクター変更により全光束と中心光度を改善しました。200m先で3lxを達成。従来のHID投光器に匹敵する能力で長距離照射を可能にしました。

型番  配光 セット内容  KDG40-N-H（受注生産品）  スポット  可動ブラケット＆ハンドル付  KDG40-N-HG（受注生産品）  スポット  可動ブラケット＆ハンドル&グリル付  KDG40-W-H（受注生産品）  ワイド  可動ブラケット＆ハンドル付  KDG40-W-HG（受注生産品）  ワイド  可動ブラケット＆ハンドル&グリル付    型番  KDG40-H/HG  サイズ  156×159×143mm  重量  1530g(ブラケット含) 初期消費電力   34W（25℃環境） 定格消費電力   32W（25℃環境） 全光束  約2300lm（安定後） 防水等級   IP68相当 定格電圧   DC 24V 動作電圧   DC 12V〜80V 色温度  6000k 耐振動  8.6Grms LED寿命   20000〜50000h 使用環境温度  -30〜40℃ デジタル入力  無し（調光不可） 対応湿度   100％ OEM  対応可能
付属品 コネクタ付電源ハーネス(800mm)・ブラケット・緩み防止ボルトナット（ステンレス製）
材質 筐体：アルミニウム、レンズカバー：ポリカーボネイト、ブラケット：鉄（紛体塗装）、ハンドル：ZDC、火傷防止パネル：ナイロン、グリルASSY：SUS304   用途 消防車両、高所作業車、クレーン車、投光車、特装車など

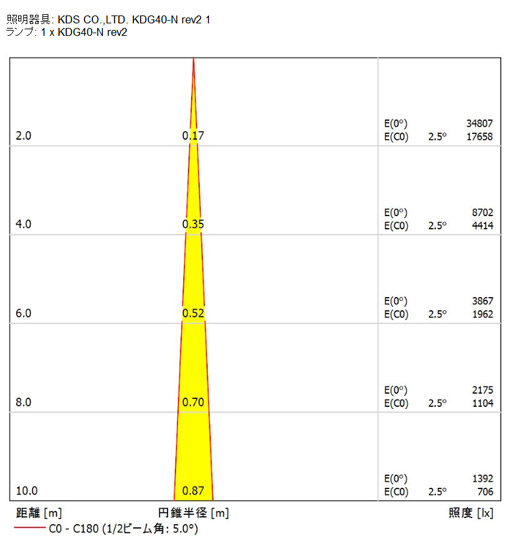

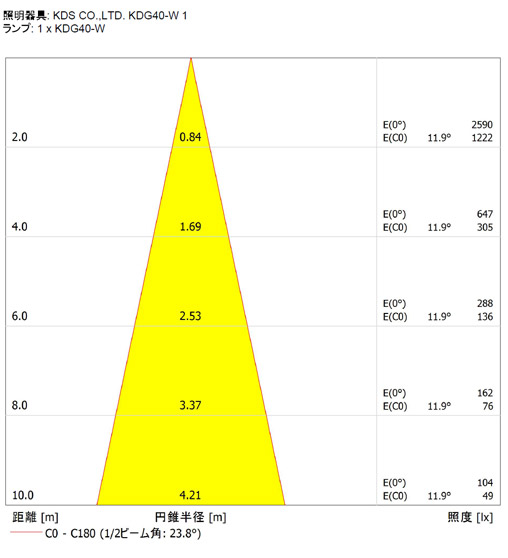

配光特性 　　※KDG40の測定データになります。グリル付モデルは、若干暗くなります。
