消防車向けLED投光器

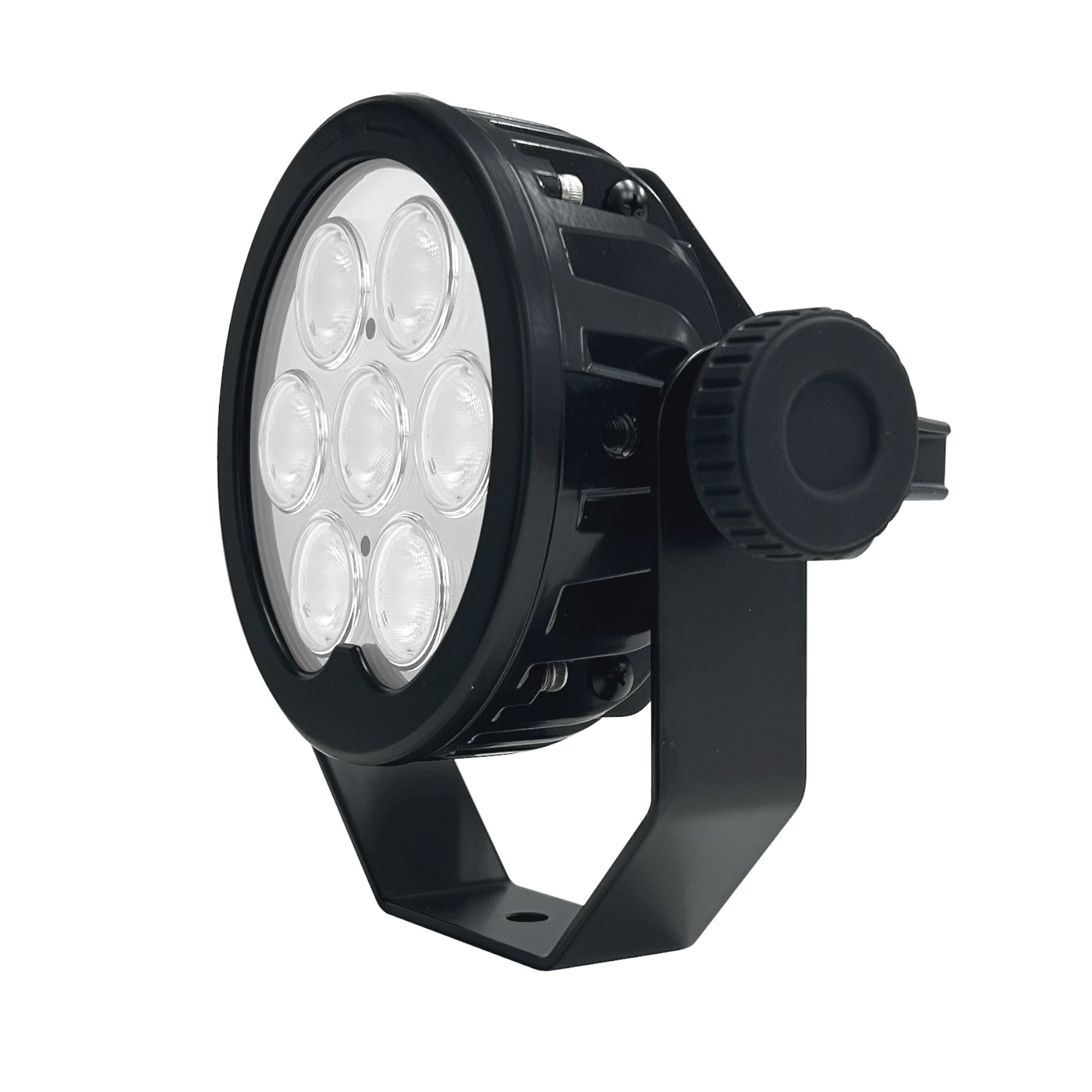

KWM70に角度調整可能なブラケット＆大径ツマミをセットした消防車向けモデルです。本体背面に装着する専用ハンドルキットやグリルガード付モデルもラインアップしました。

機能性を重視した設計

消防活動に不可欠な操作性に重点を置き、角度調整を容易にする為、大径ツマミと専用設計のワッシャーを装備。ハンドル付モデルに関して、本体は発熱する為、ハンドル素材は樹脂を使用し、火傷防止パネルも装備しました。

耐震動・完全防水・完全防塵・直流駆動

米CREE社の照明用10WハイパワーLED「CREE-XM-L2」を搭載し、小型・大光量なので、色々な場所に活躍します。耐振動設計の為、振動の多い重機・建機・船舶などへの装着にも安心です。IP68相当の完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。小型設計なので既存ライトからの交換は簡単。

高性能10W型照明用LED”CREE XM-L2”型LEDを搭載

高効率・低発熱で定評があり、LED照明の定番となったCREE社の10W型LED「XM-L2」を搭載しました。効率が良いので、低消費電力で安定駆動が可能です。

ワイドレンジドライバーを搭載

ドライバーICの変更により、最大65Vまで対応となりました。直流安定化電源使用の場合は48Vでも使用できます。車載の場合は12/24V対応となります。

角度調整が可能

本体背面の角度調整用ハンドル付を選択すれば、置いた状態でも上下方向に動かすことが出来るので、対象物を確実に照らす事が可能です。

サーマルマネジメント機能＆アルミフィンボディーの安心設計

LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。サーマルマネージメントシステムはLED搭載基盤の温度を常に測定し出力をフィードバック制御することで、LEDの過熱を防ぎます。また、ボディー全体をフィン構造としたことで、放熱性が良く熱だれや故障を防ぎます。

カスタマイズも可能

サイズの変更や機能性の変更などのカスタマイズも可能です。詳しくは弊社技術部へお問い合せください。

型番  セット内容  KWM70■-F（受注生産品）  可動ブラケット付  KWM70■-F-H（受注生産品）  可動ブラケット＆ハンドル付  KWM70■-F-HG（受注生産品）  可動ブラケット＆ハンドル＆グリルガード付    配光  型番 照射角度  N  KWM70N-F 26°  W  KWM70W-F 47°  SW   KWM70SW-F 68°  WW  KWM70WW-F 100°    型番  KWM70-F  サイズ  216×196×170mm  重量  1435g（本体) 初期消費電力   75W（25℃環境下） 定格消費電力   60W（25℃環境下） 全光束  4500lm 防水等級   IP68相当 定格電圧   DC 24V 動作電圧   DC 12V〜65V 色温度  6000k 使用LED  CREE XM-L2 ×7 耐振動  15.6Grms LED寿命   20000〜50000h 使用環境温度  -30〜40℃ デジタル入力  PWM(点滅・調光可能) 調光器  PWMU1(オプション)
ご注意 オプション品装着は本体への加工を伴う為、基本的に単品販売は致しません。補修用部品をご注文頂く場合は、製造番号が必要になります。
材質 投光器筐体：アルミニウム、レンズカバー：ポリカーボネイト、ブラケット：鉄（粉体塗装） ハンドル：ナイロン、火傷防止パネル：ナイロン、グリルガード：SUS304   用途 消防車両、クレーン車、高所作業車、投光車、特装車など

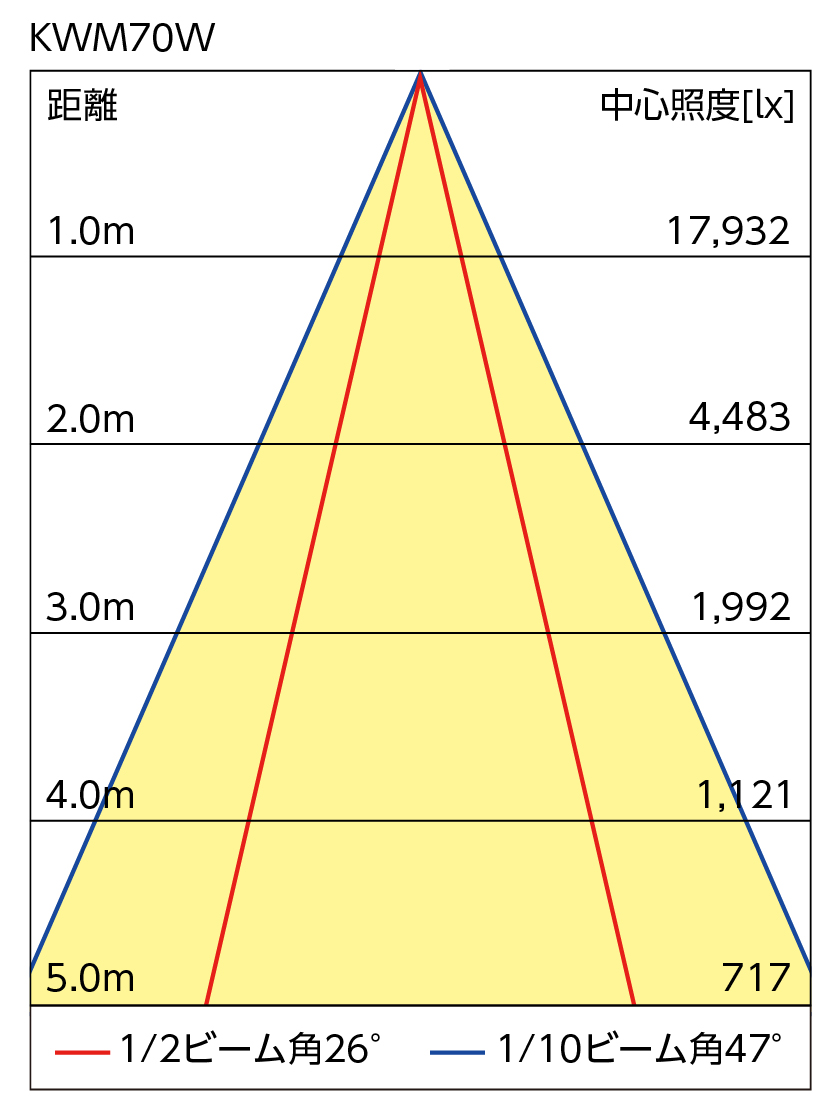

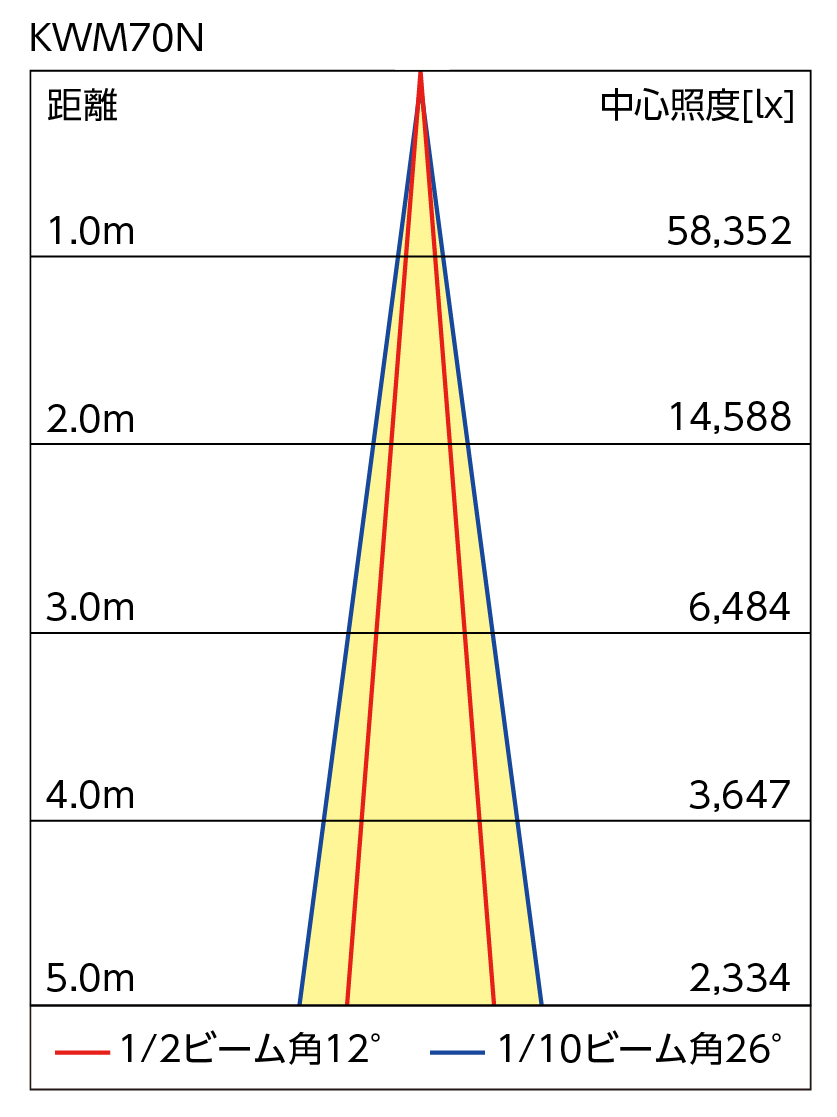

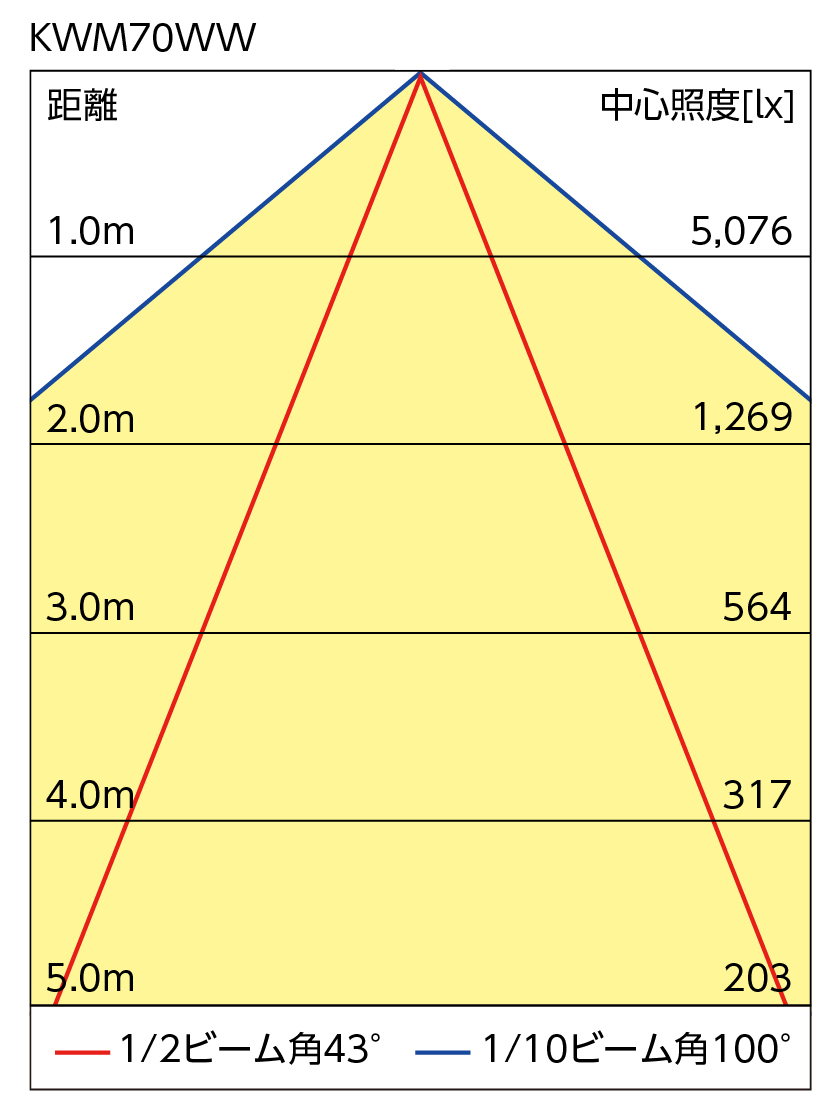

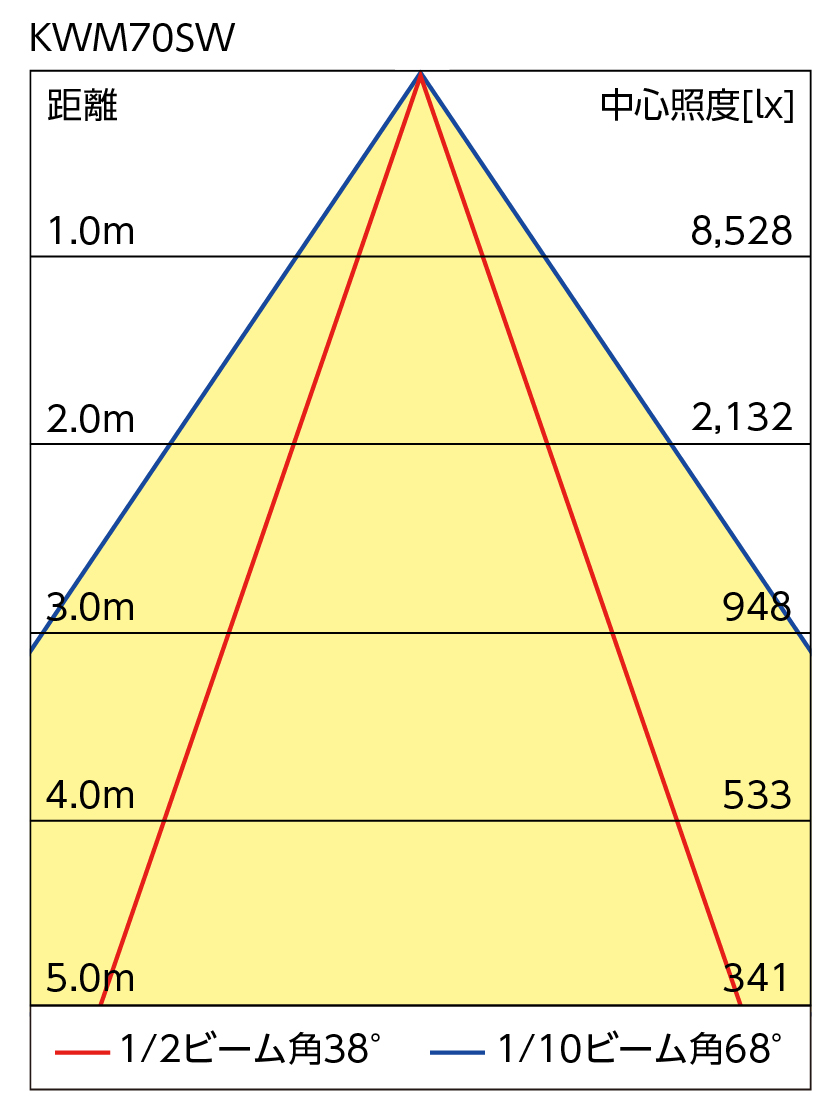

配光特性
※KWM70の測定データになります。グリル付モデルは、若干暗くなります。
