KDD4C
レンズタイプLEDブルースポット
小型・高効率なLED投光器です。レンズタイプなので、照度ムラが少なく、範囲外へのグレアが少ないのが特長です。リフレクタータイプに比べて照射範囲が広く均一です。
電圧フリーで１２Ｖ〜４８Ｖ車に対応
小型・軽量設計で耐振動設計のLED投光器です。ワイドレンジドライバの採用でDC12V~80Vの広範囲の電圧に対応出来るため、12V・24V・48Vの車両にご使用頂けます。
振動が多いフォークリフトでも安心
鉄道業界で磨いた技術を生かし、振動対策を万全にしました。
頑丈なアルミダイカストボディー
アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。
トラブルフリー設計の高品質
バッテリーフォークリフトでは、リレーやモーターなどコイルを使用した機器が多く搭載されているため、逆起電力やバッテリーからの突入など思わぬトラブルが付き物でした。弊社では過去の経験を生かし、サージ吸収素子を内蔵し、広範囲の電圧で動作するドライバーを搭載しました。これにより、車種ごとの個体差による故障を回避できます。
完全防水設計
水没や湿気による故障の約80％は内圧変化による配線の隙間からの吸い上げです。本製品はコネクター裏をパッキンとポッティング処理により完全密封していますので、施工ミスによる浸水トラブルもありません。湿度100%の過酷な環境にも対応します。
| 配光 | 型番 | 照射角度 |
| N | KDD4C-B-N | 15° |
| M | KDD4C-B-M | 26° |
| 型番 | KDD4C |
| サイズ | 96×112.3×69.3mm |
| 重量 | 750g(ブラケット含む） |
| 定格消費電力 | 11W |
| 全光束 | 220lm（N)、185lm（M) |
| 防水等級 | IP68相当 |
| 定格電圧 | DC 24V |
| 動作電圧 | DC 12.5V〜80V |
| 耐振動 | 8.6Grms |
| LED寿命 | 20000〜50000h |
| 対応湿度 | 100％ |
| 使用環境温度 | -30〜40℃ |
| デジタル入力 | 無し（調光不可） |
| 寸法図 |
 |
| 付属品 |
| コネクター付電源ハーネス、ブラケット、ボルト＆ナット |
| 材質 |
| 筐体：アルミニウム、レンズ：ポリカーボネイト、ブラケット：SUS304 |
| 用途 |
| フォークリフト安全対策、バックランプ、後照灯、重機、建機、農業機械など |

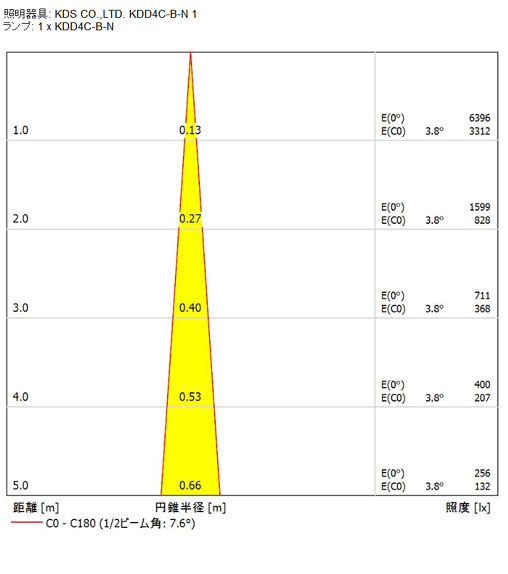

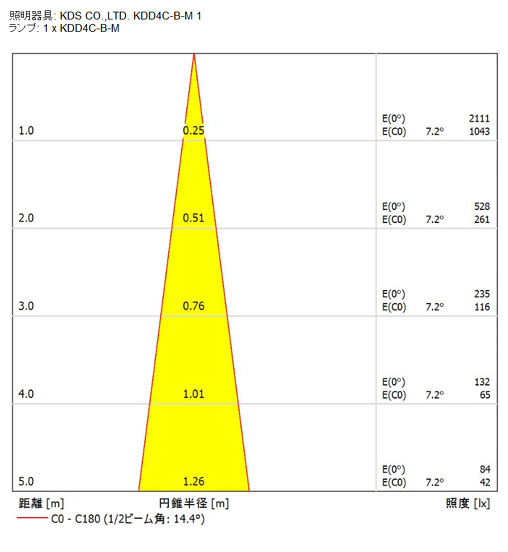

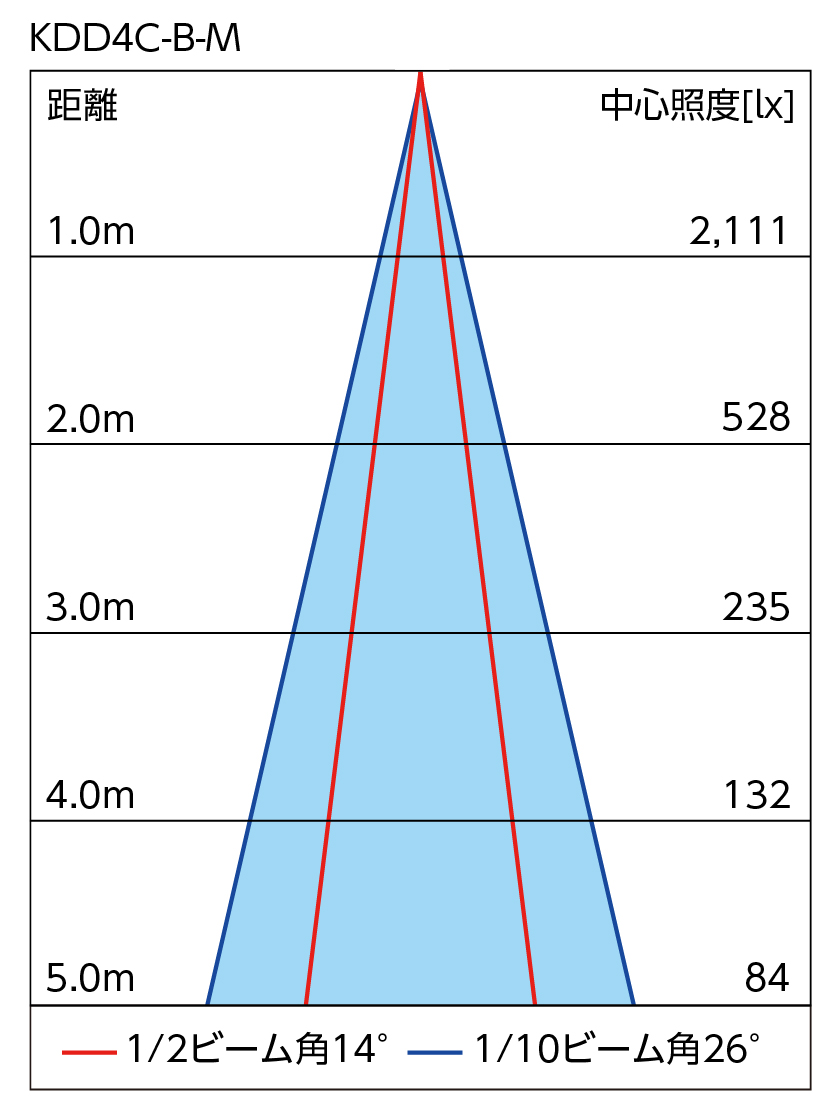

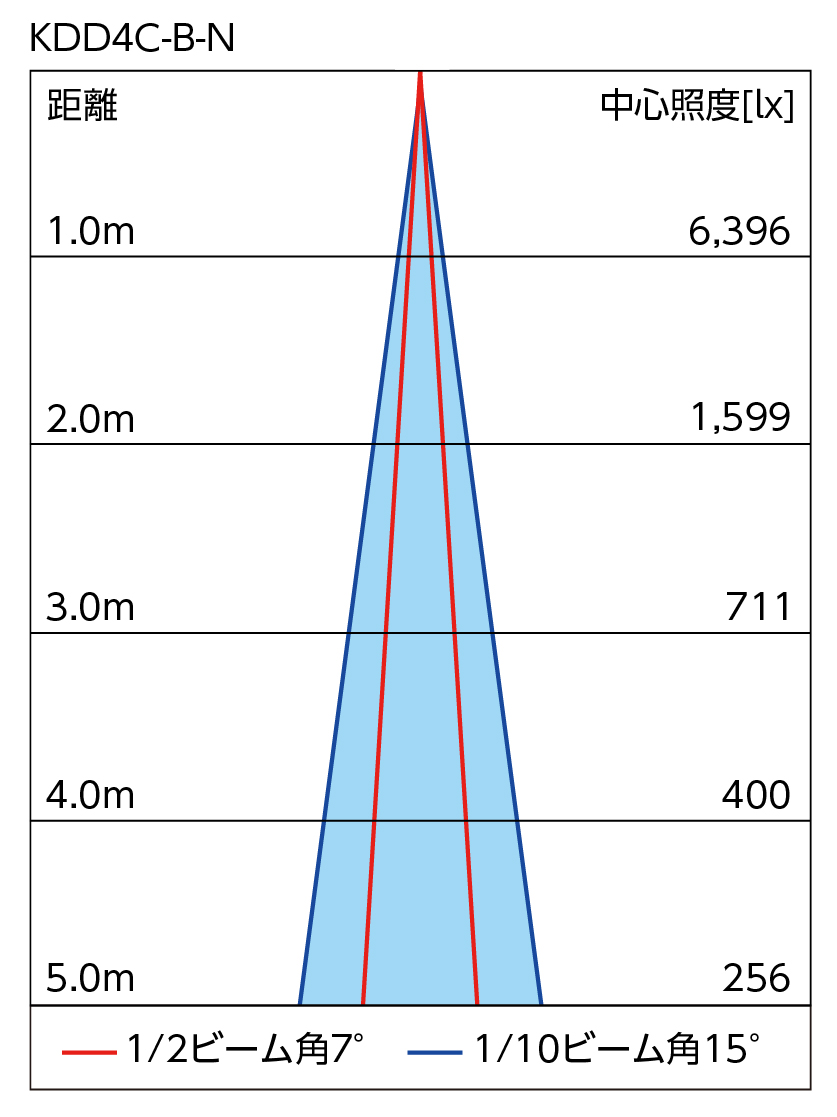

| 配光特性 | |
 |  |

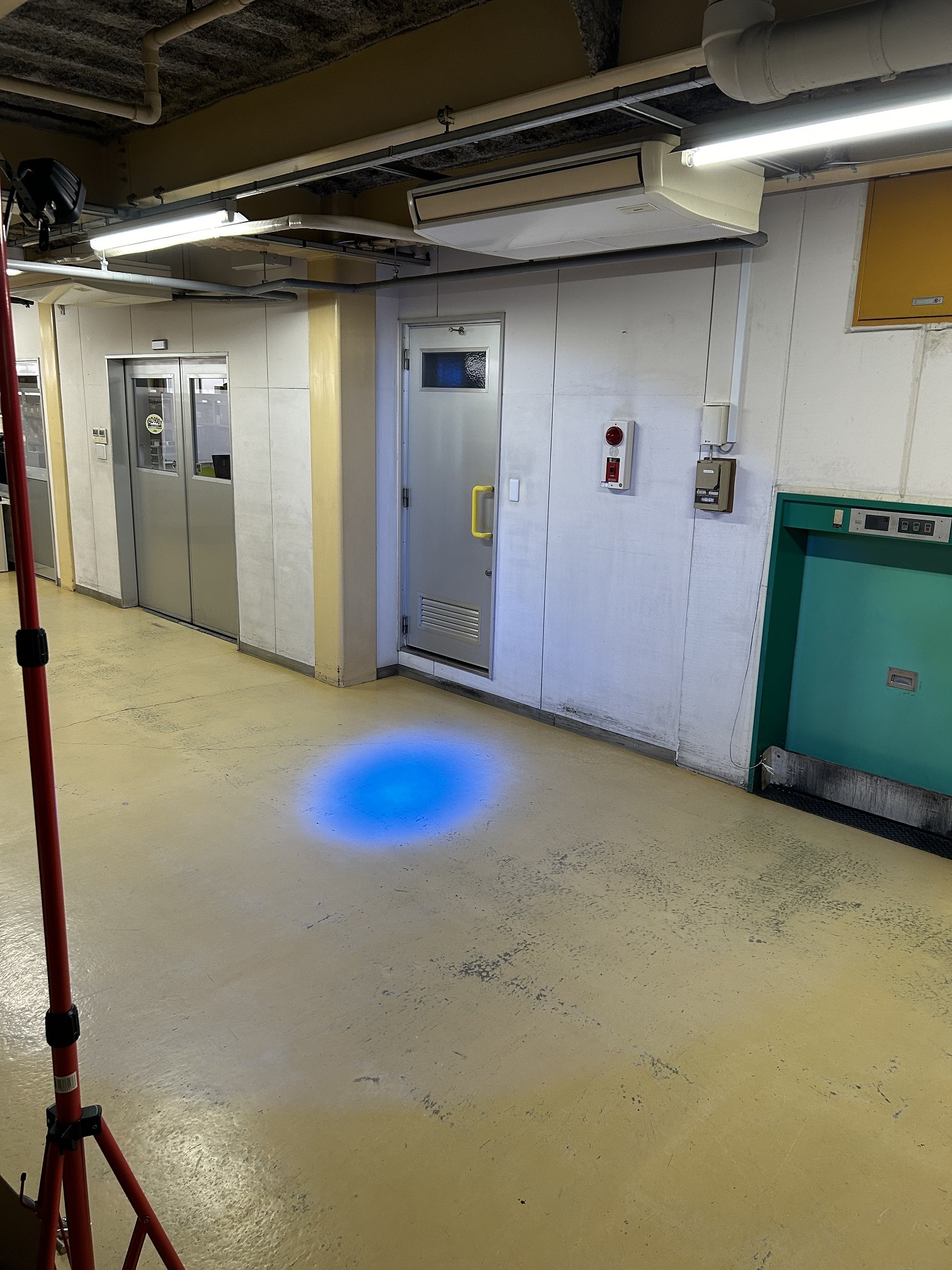

| 照射画像 | |
| KDD4C-B-N | KDD4C-B-M |
 |  |
| ※高さ２ｍから約３ｍ先を照射した様子 | |
