KWM10

耐震動・完全防水・完全防塵・直流(DC)駆動

10W型ハイパワーLED「CREE XM-L2」を搭載した超小型・軽量LED投光器です。耐振動設計の為、振動の多い建機などへの装着にも安心。 IP68完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。 小型設計なので既存ライトからの交換も簡単。 小型・大光量なので、色々な場所に活躍します。既存ライトからの交換は+-の配線を繋げるだけでOK。



高性能照明用10W型”CREE XM-L2”型LEDを搭載

高効率と高演色性で定評のあるCREE社の照明用10W型LED「XM-L2」を搭載しました。これにより、マイナーチェンジ前のMC-E型と比べて実際の照度が格段に明るくなりました。



手のひらに収まる、超小型・軽量設計で用途は無限大

直径55mm・奥行60.5mmと超小型なので、色々な場所に活躍します。 例えば、産業機器の組込用の超高輝度照明デバイスとしてもOK。 本体外周をアルミフィン構造とする事で本体重量は僅か170gと当社従来品と比べて約30%軽量化しました。



CREE専用高効率レンズで照度アップ

CREE専用の高効率レンズを採用。光の減衰を抑えた高効率設計です。配光角度は4種類をラインナップ。XM-L2はLEDの発光部分がシームレスの為、光ムラが出来にくいので、正確な配光パターンを実現。



スライドイン方式の頑丈なアルミダイカスト&SUSブラケットを採用

アルミダイカスト製のブラケットベースはスライドイン方式。本体とブラケットベースはボルトで簡単に強固な固定が可能です。 強固に固定することで振動に強く、15.6Grmsの耐振動性能を発揮。ブラケットはSUS304で防錆耐震動仕様です。



サーマルマネジメント機能&アルミフィンボディーの安心設計

LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。サーマルマネージメントシステムはLED搭載基盤の温度を常に測定し出力をフィードバック制御することで、LEDの過熱を防ぎます。また、ボディー全体をフィン構造としたことで、放熱性が良く熱だれや故障を防ぎます。



 配光 型番照射角度
 N KWM10N26°
 W KWM10W46°
 SW KWM10SW70°
 WW KWM10WW97°


 型番 KWM10
 サイズ φ55×60.5mm
 重量 170g(本体)
消費電力  8W
色温度  6000k
防水等級  IP68相当
定格電圧  DC 24V
動作電圧   DC 9V〜32V
使用LED CREE XM-L2
全光束  700lm
LED寿命  20000〜50000h
 耐振動 15.6Grms

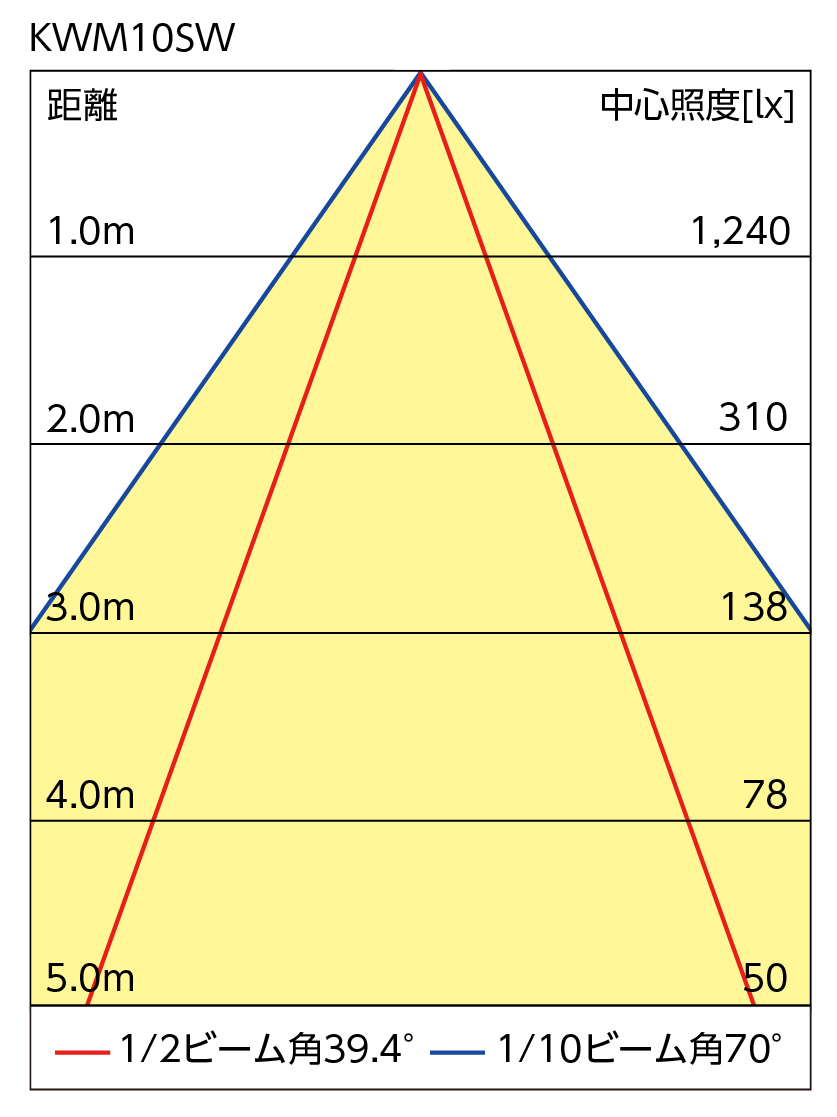

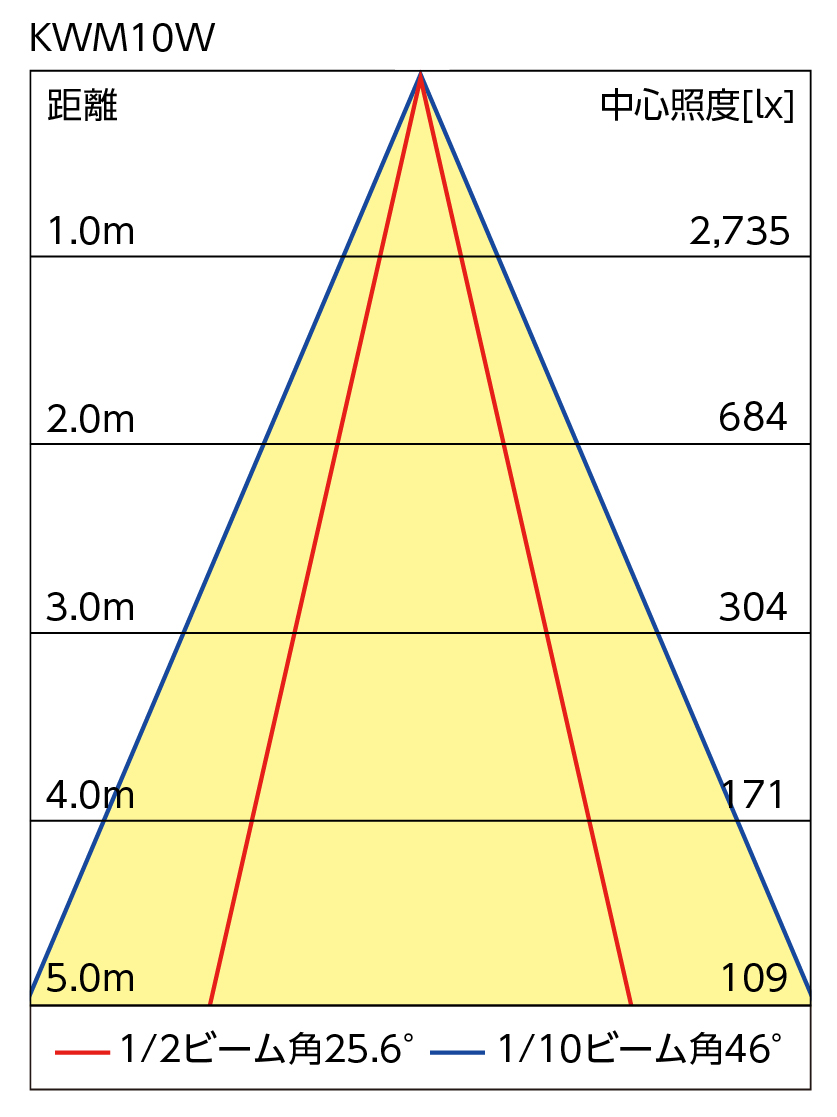

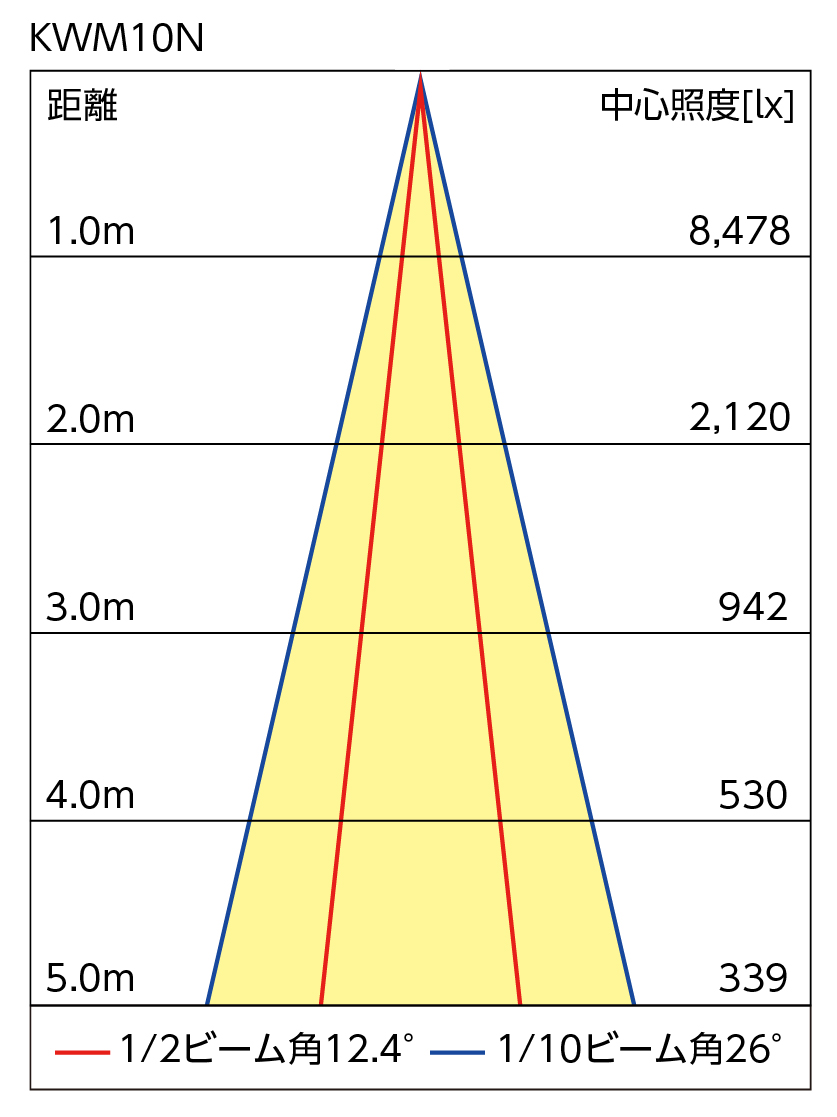

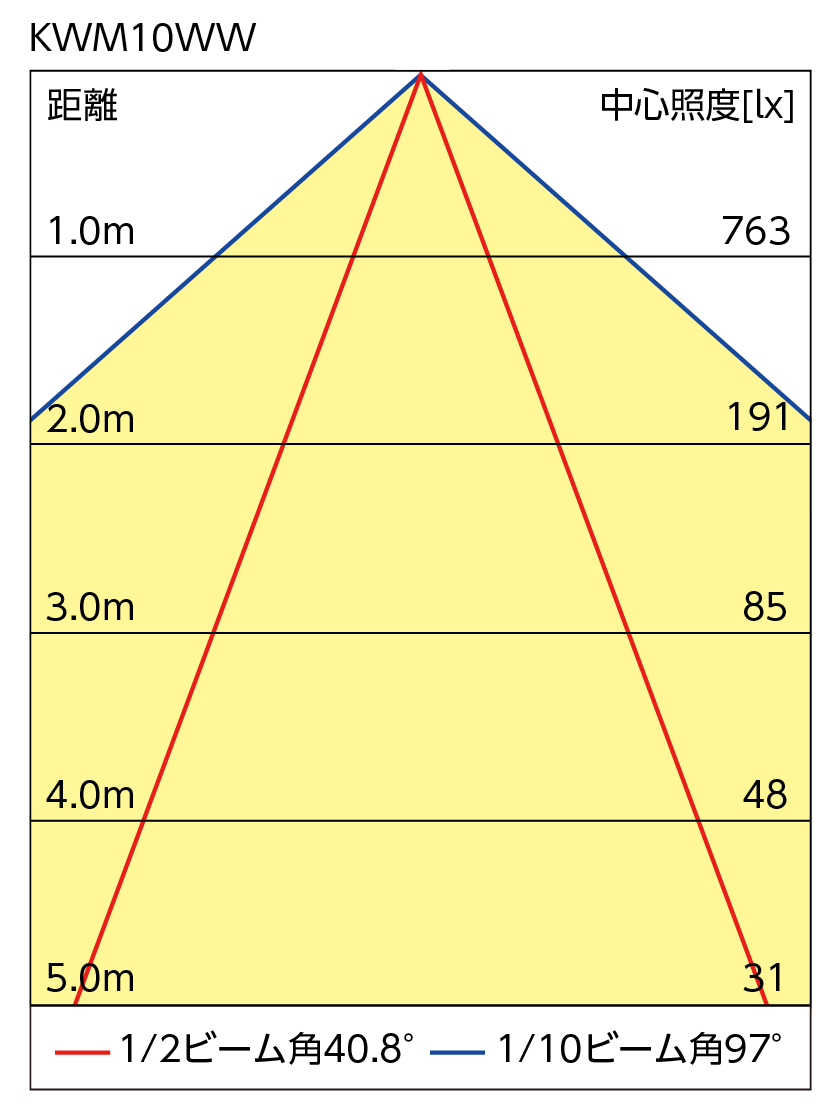

配光特性(中心照度lx)

 距離/レンズ N(26D)W(46D)SW(70D)WW(97D)
 1m 847827351240763
 2m 2120684310191
 3m 94230413885
 4m 5301717848
 5m 3391095031
 10m 85 27128
