PWMU1

LED投光器の調光が可能に！

本機はデジタル信号(PWM)を出力し、投光器のデジタル入力と接続することにより、調光を可能にします。



容易に接続が可能

電源入力に＋－を接続し、投光器へデジタル信号線を１本接続するだけの簡単設置。



新型LED投光器 全商品に使用可能

デジタル入力を装備する投光器なら小型〜大型まで全ての投光器に使用出来ます。また、複数台を１台の調光ユニットで制御可能です。





型番PWMU1
入力電圧DC 9〜32V
デジタル出力PWM 5Vp-p
周波数 400〜500Hz
DUTY比 63％〜8％
電源コネクタ KDS投光器共通品
デジタル信号線 0.75㎟以上を使用すること。



寸法図



全10段階の調光が可能
1段階0％
2段階37％
3段階45％
4段階53％
5段階61％
6段階69％
7段階77％
8段階84％
9段階92％
10段階100％

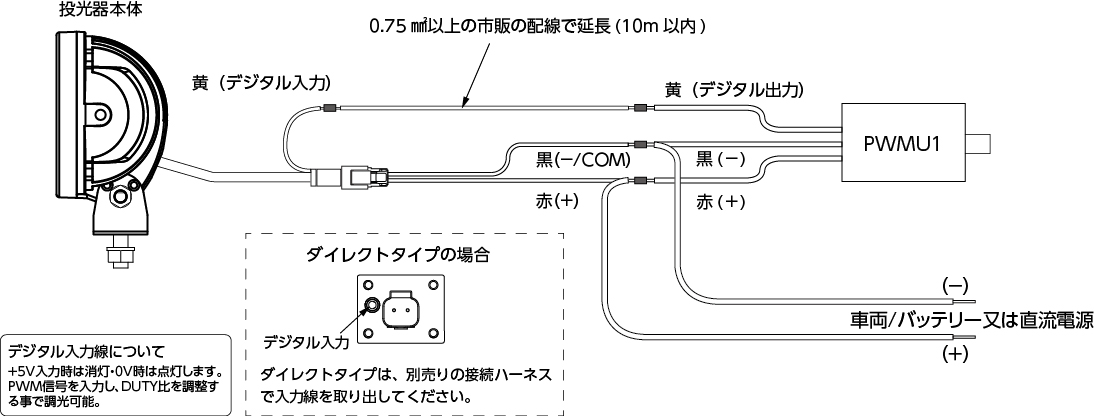

接続図
