KDI40

  • 画像1: KDI40
  • 画像2: KDI40
  • 画像3: KDI40

詳細

汎用性の高いレンズタイプ投光器
48V車(バッテリーフォークリフト)にも対応可能。

配光角度は3種類。耐衝撃設計で振動の多い重機やフォークリフトなどへの装着にも安心。 12Vから48Vのバッテリーまたは直流電源で動作しますので、12V車、24V車、48V車でマルチに使用出来ます。 IP68相当の完全防水設計でクルーザーなどの船舶用としても十分な耐久性を誇ります。漁船のデッキライトや集魚灯としても活躍します。



高性能LEDと専用レンズを搭載

高効率・低発熱のCREE社製LEDを採用。専用レンズを組み合わせることにより、ムラの少ない正確な配光を実現しております。



頑丈なアルミダイカストボディーを採用

アルミダイカスト製のボディーを採用する事で、耐震性能と放熱性能を高めました。固定に重要なブラケットはSUS304を採用し、耐振動性を高めました。



現場からのフィードバックによる安全設計

配線の隙間からの湿気吸込みや突入による故障など、施工ミスによる故障を未然に防ぐ為、コネクター裏をパッキンとポッティング処理により完全密封し、サージ吸収素子を内蔵しました。また、絶対的な対応電圧をワイドに設計していますので、瞬間的なパルスやノイズの耐性も高いです。



オプションの電源装置でAC100V/200Vにも対応可能

工場内照明やホイストクレーンなどでの使用の為、弊社では電源装置も用意可能です。使用灯数や配置予定・電源ラインの距離などから、最適な電源装置を提案させて頂きます。



余裕設計で高効率

安全マージンを大きくとってありますので、発熱量が少なく高効率を維持します。



 配光 型番照射角度
 N KDI40-N24°
 W KDI40-W48°
 SW  KDI40-SW62°



 型番 KDI40
 サイズ 102×125.5×80.9mm
 重量 950g(ブラケット含む)
初期消費電力  29W
定格消費電力  27W
全光束 約2300lm(安定後)
防水等級  IP68相当
定格電圧  DC 24V
動作電圧  DC 12V〜80V
色温度 6000k
耐振動 8.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
デジタル入力 無し(調光不可)
対応湿度  100%
OEM 対応可能



付属品
コネクタ付電源ハーネス(800mm)・ブラケット・緩み防止ボルトナット(ステンレス製)



材質
筐体:アルミニウム、レンズカバー:ポリカーボネイト、ブラケット:SUS304



用途
マルチプルタイタンパー、レール削正車、バラスト作業車、架線作業車、鉄道保線車両、消防車、フォークリフト、重機、船舶、建設機械など



寸法図[mm]

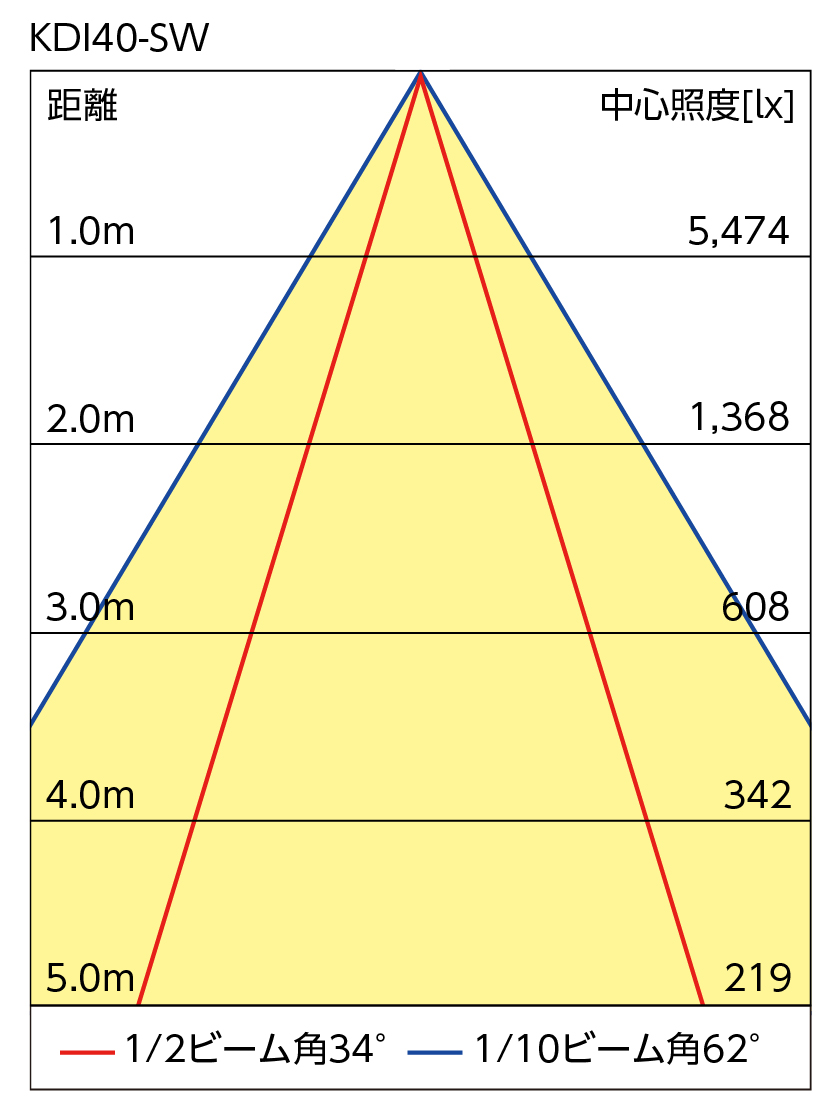

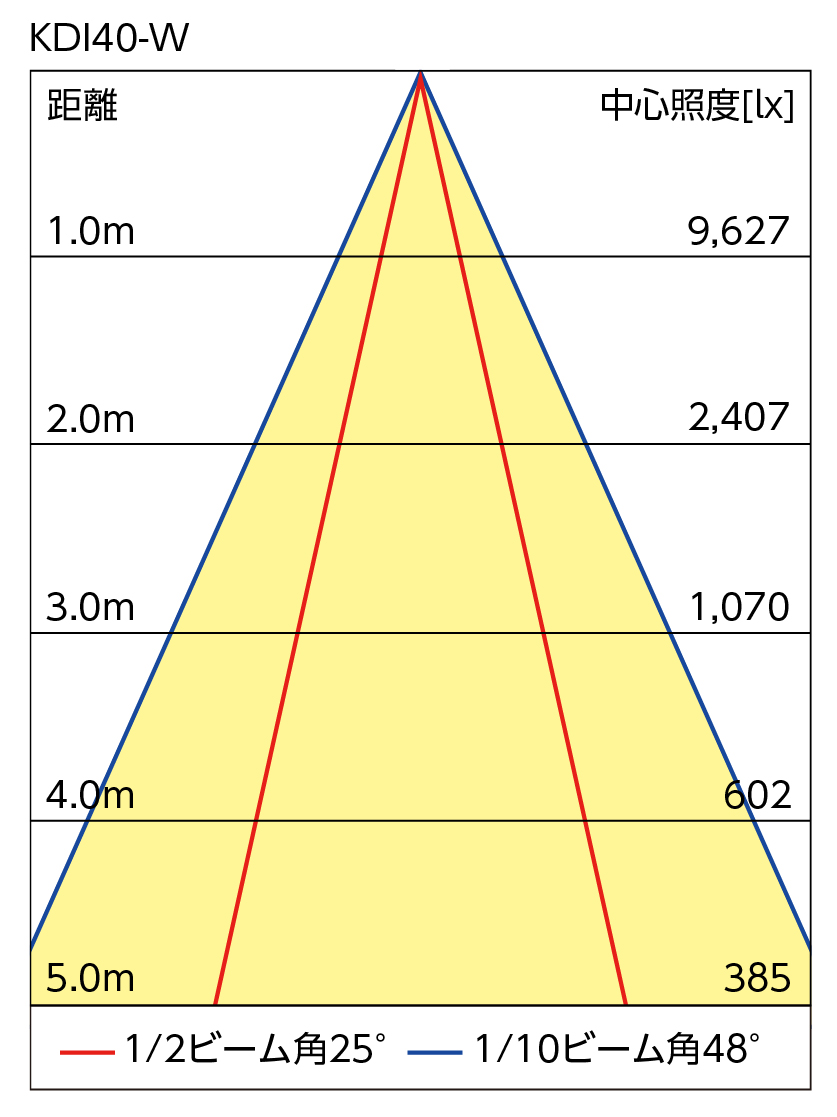

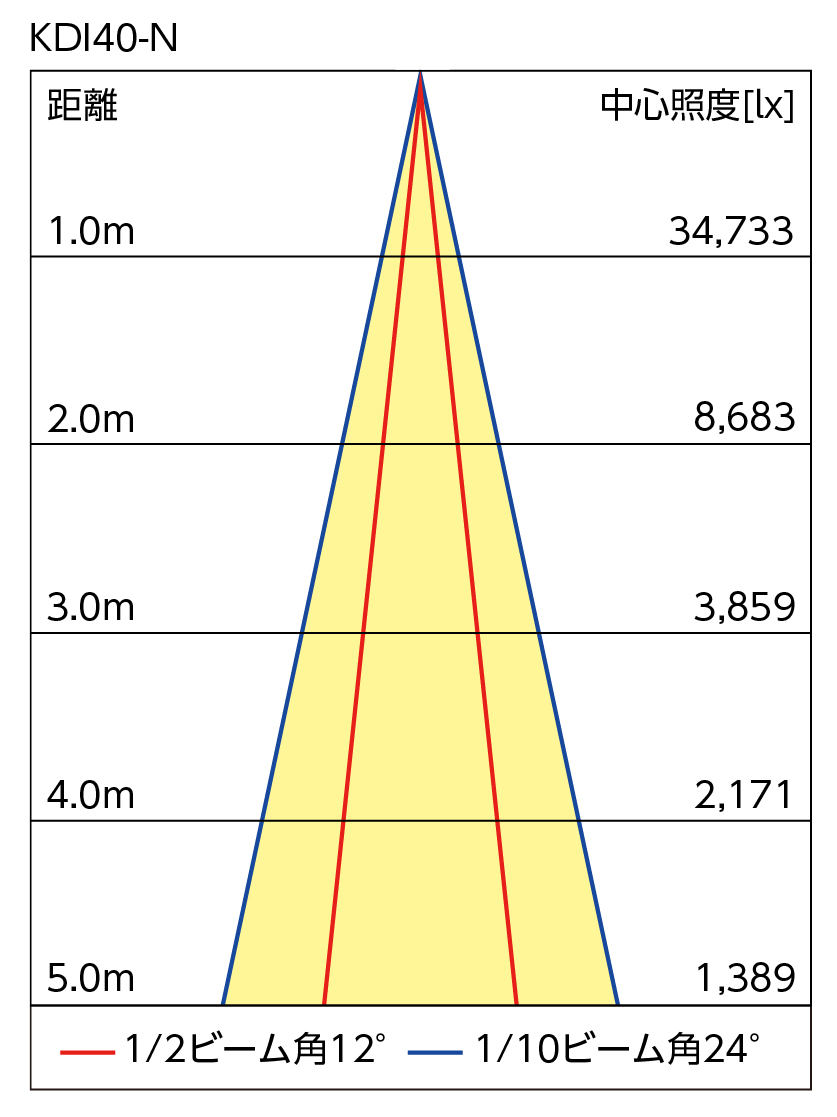

配光特性
