KDC90

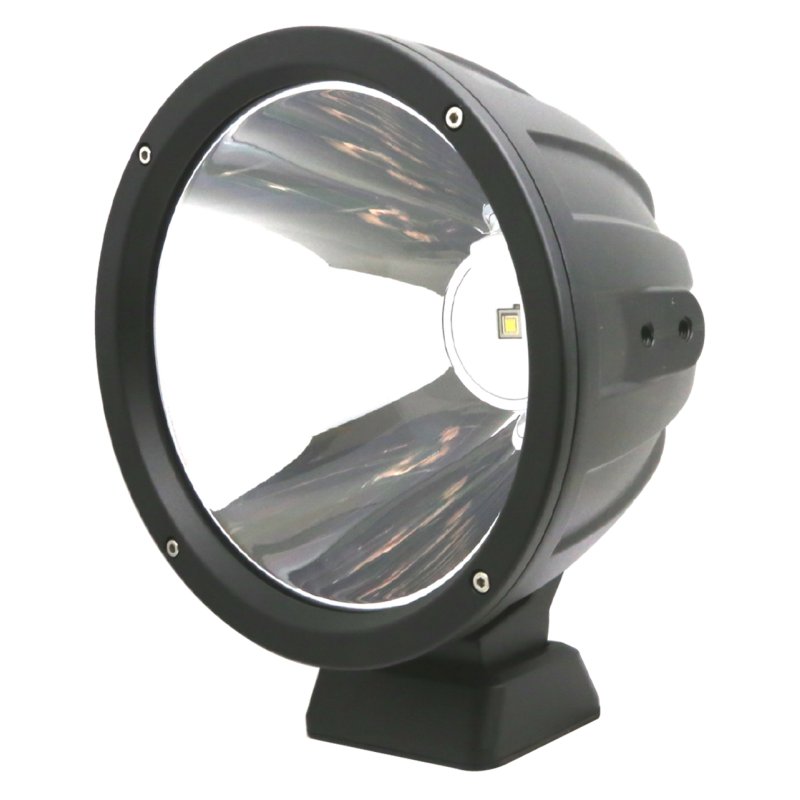

  • 画像1: KDC90
  • 画像2: KDC90
  • 画像3: KDC90

詳細

長距離(遠距離)照射可能なLED投光器

緻密な光学設計から完成したリフレクタータイプのLED投光器です。 配光角度は5°(1/10ビーム角)と超狭角なので、遠距離を照射する用途に最適。中心照度は200m先で22lx、500m先で4lxです。従来のHID投光器で届かなかった長距離でも確実に照らす事が可能になりました。



光害防止に貢献します

高精度な光学設計によるリフレクタを採用することで、超挟角で遠方の対象物のみを照射出来るので、無駄な漏れ光が少なく光害を防止します。また、照度ムラも殆ど無く、均一に照らします。



耐震動・完全防水・完全防塵・直流駆動

オールアルミボディで耐振動設計の為、振動の多い建機などへの装着にも安心。 IP68相当の完全防水設計の為、クルーザーや屋外使用しても十分な耐久性を誇ります。 小型設計なので既存ライトからの交換は簡単。大光量で、色々な場所で活躍します。既存ライトからの交換は+-の配線を繋げるだけでOK。



サーマルマネジメント機能&アルミフィンボディーの安心設計

LEDの寿命には熱が大きく関わります。LEDは定格以上の温度になると極端に寿命が短くなります。サーマルマネージメントシステムはLED搭載基盤の温度を常に測定し出力をフィードバック制御することで、LEDの過熱を防ぎます。また、ボディー全体をフィン構造としたことで、放熱性が良く熱だれや故障を防ぎます。
※ 点灯初期は消費電力及び全光束・照度は約135%になります。



頑丈・小型設計で用途は無限大

小型・大光量なので、既存ライトからの交換も問題は殆どありません。弊社投光器は建設機械〜船舶・保線車両においても多数実績があります。



 型番 KDC90
 サイズ Φ221.6×163mm
 重量 3900g(本体)
初期消費電力  87W(20℃)
定格消費電力  79W(20℃)
全光束 2800lm
防水等級  IP68相当
1/2ビーム角 2°
1/10ビーム角  4°
動作電圧  DC 12V〜32V
使用LED  LUMINUS CBT-140
色温度 6500k
耐振動 8.6Grms
LED寿命  20000〜50000h
使用環境温度 -30〜40℃
デジタル入力 無し(調光不可)
温度制御  100%〜86%



付属品
コネクタ付電源ハーネス(150mm)・緩み防止ボルトナット(ステンレス製)



材質
筐体:アルミニウム、前面カバー:ポリカーボネイト



用途
外壁照明、アッパーライト、船舶、海上保安、防犯照明、トンネル工事、重機、消防車、看板照明、舞台演出用スポットライトなど



寸法図[mm]




配光特性




 照度分布(200m先) [lx]
